產品概述：
AN 150C10根據ISO 21498-2、MBN_11123和VW 80300設計，集成阻抗為 0mΩ，2*10mΩ，2*25mΩ，2*50mΩ，2*100mΩ，50mΩ，100mΩ，200mΩ和10mF的電容。該設備可用于最大值1500 V，100A的直流電流的試驗。
> 彩色觸摸顯示屏操作，按標準選擇內阻，通過繼電器自動切換阻抗和電容，測試過程中無需手動轉接，安全方便;
> 內置10mF去耦電容和泄放電阻，并實時監測電容電壓;
> 冷卻方式風冷，內置溫度保護，無需額外冷卻裝置;
> 通過‘增益相位并聯-直通’測試方法滿足ISO 21498 & MBN 11123阻抗曲線范圍，內阻滿足VW80300 ±2%（最小±1mΩ）要求;
> 可選配（汽車抗擾度測試軟件Autolab）遠程控制，自動進行系統測試發射類試驗;
> 設計采用高壓屏蔽端子使用起來更安全便捷。

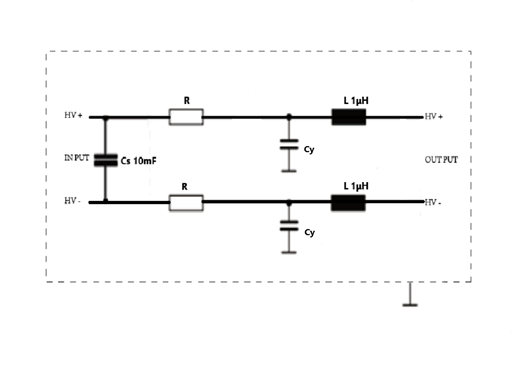

標準原理圖如下：
|
技術參數 |
|
|
頻率范圍 |
10 Hz ~ 150 KHz |
|
輸出阻抗 |
0mΩ，2*10mΩ，2*25mΩ，2*50mΩ，2*100mΩ， 50mΩ，100mΩ，200mΩ |
|
電感 |
1 μH |
|
接地電容 |
1 μF 或 220 nF |
|
去耦電容 |
10mF（0~+10%） |
|
輸入電壓 |
MAX 1500 VDC |
|
電流 |
持續100 A，最大200 A（持續2 min） |
|
電容電壓監測 |
監測10mF電容端電壓值 |
|
溫度保護 |
設備內部溫度超80 ℃中止運行 |
|
電容電壓監測 |
顯示10mF電容電壓值 |
|
通用參數 |
|
|
工作電源范圍 |
AC 110 V/220 V±10%，50/60 Hz±5% |
|
保險絲 |
6 A |
|
最大功耗 |
400 W |
|
儀器接地連接方式 |
使用扁平接地線 |
|
機柜尺寸 |
35U（600*800*1850mm） |
|
重量 |
約260 kg |
|
溫度范圍 |
15-35 ℃ |
|
濕度范圍 |
10% - 75% |
|
氣壓范圍 |
86 kPa – 106 kPa |
|
標配附件 |
|
|
電源線、測試線、校準模塊、接地線、說明書 |
|
|
選配附件 |
|
|
汽車抗擾度測試軟件Autolab |
支持windows 7 and Windows 10、11,它使用方便、用戶界面美觀、直觀，各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序，用戶可自定義任意波形（標準庫以外），它能夠自動/手動識別所連接的Autolab測試設備并進行自動配置，基于模板的報告功能可以幫助用戶靈活地生成測試報告。 |
