電源電壓變化模擬器APS xxxxDRS系列
型號：APS xxxxDRS系列

產品簡介

APS xxxxDRS系列配置了四象限雙極性放大器，能夠產生電壓跌落、短時中斷和多種電壓變化，模擬可在線束上測得的各種電壓變化現象,輸出內阻可以調節，且內置了信號發生器
PDF下載在線詢價

根據您的需求在線定制>>

  • 產品特點
  • 產品標準
  • 產品參數
  • 產品配件
  • 售后服務
  • 產品視頻
APS xxxxDRS系列配置了四象限雙極性放大器，能夠產生電壓跌落、短時中斷和多種電壓變化，模擬可在線束上測得的各種電壓變化現象,輸出內阻可以調節，且內置了信號發生器，用戶可以通過PC軟件編輯并輸出空白的任意波。也可作為電池供電模擬和直流電壓源使用。在實驗室測試時，APS xxxxDRS系列可替換車輛蓄電池。Pulse 2b、Pulse 4、正弦波噪聲和其它復雜電壓變化模擬測試都可以由APS xxxxDRS系列模擬器來實現。非常適合ISO 7637/16750傳導瞬態測試。APS xxxxDRS系列擁有模擬符合國際標準和眾多汽車廠家標準要求的多種電池供電波形。作為強大的直流電源，在汽車瞬變脈沖測試中為被試設備供電，48 V、42 V、24 V和12 V四種供電電壓類型全滿足。

特點：
> 輸出阻抗可調；
> 電壓壓降自動補償功能；
> 最高測試電壓可達80V；
> 最大測試電流可達100 A；
> 四象限雙極性放大器；
> 可將外部模擬輸入波形的波形放大；
> 最高可達到300kHz以上的高帶寬；
> 內置信號發生器，可以編輯任意波；
> 可模擬多種供電波形，如迭加噪聲等；

> 以太網、RJ45接口，用于PC遠程控制、打印測試報告。

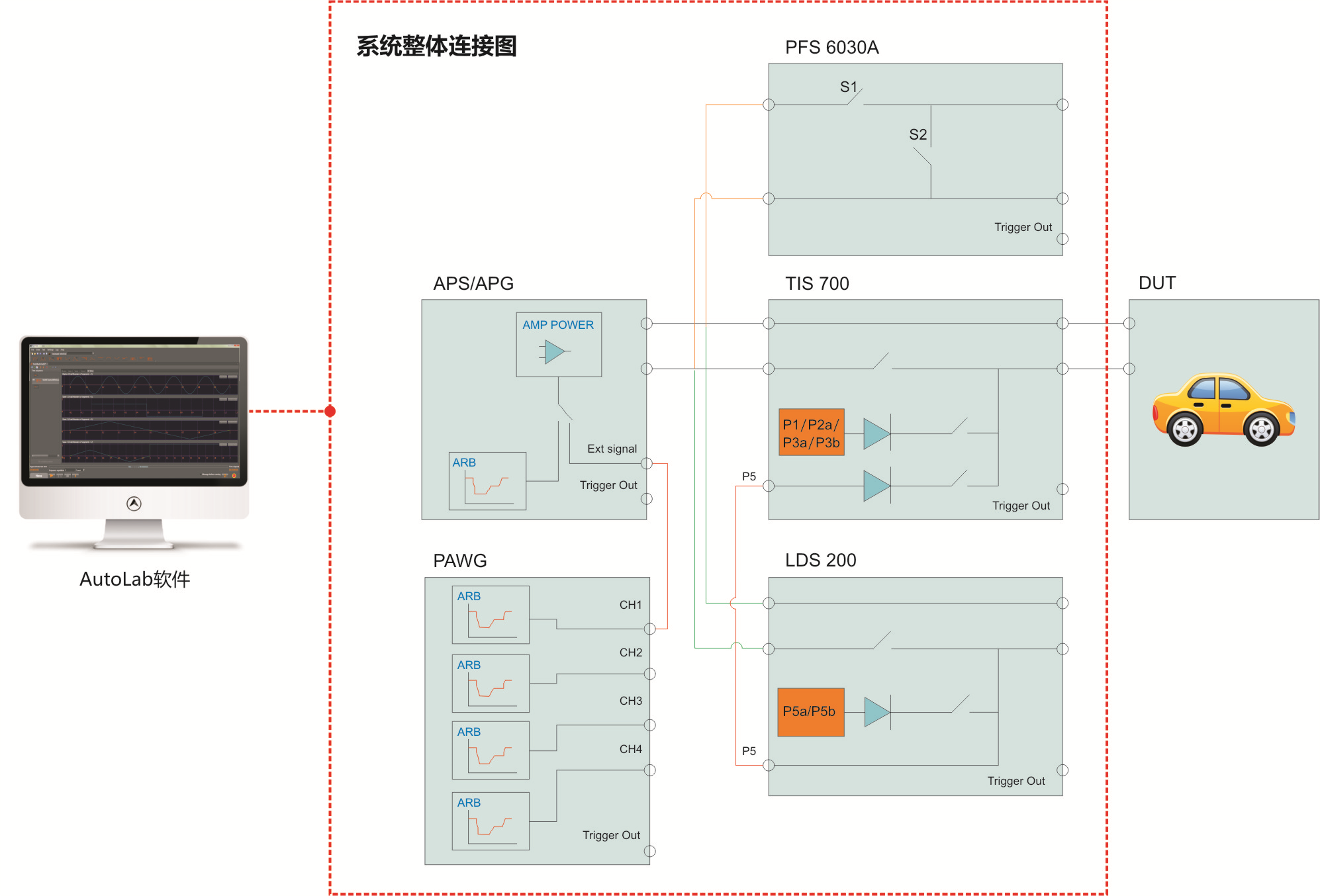

上圖中PAWG信號發生器已經內置如APS xxxxDRS系列儀器中，提高了集成度，便于布置試驗場地。


儀器命名規則如下，以APS 80I100DRS舉例：
APS ：電源電壓變化模擬器；
80  ：最大電壓80V；40：40V、60：60V；
I   ：代表負電壓的等級，D：0V、E：-15V、F：-20V、G：-40V、H：-60V、I：-80V；
100 ：輸出電流等級，可分為10A、30A、50A、100A；
D   ：四象限、雙極性電源（型號中不帶D則為單極性電源）；
R   ：輸出阻抗可調（型號中不帶R則為輸出阻抗不可調）；
S   ：內置PAWG信號發生器（型號中不帶S則為無內置信號發生器）。
  • ISO 7637-2
  • ISO 16750-2
  • Ford EMC-CS -2009revl
  • Mazda MES PW 67600
  • Peugeot B21 7110 July 2008
  • BMW GS 95003-2
  • FIAT 7-Z0441
  • FIAT 7-Z0441 April 2008
  • Ford ES-XW7T-1A278-AC OCT 2003
  • Volvo STD 515-0003 2008
  • GMW3172 June 2015
  • JEELY J7110982A 2016
  • SMTC 3800001 2014
  • BMW 600 13.0 (T1)
  • BMW 600 13.0 (T2)
  • BMW GS 95002 (2010)
  • BMW GS 95024-2-1 2010
  • GMW3172 July 2010
  • VW TL82066 2006-11
  • VW 80000 2013-06
  • Peugeot B21 7110 July 2005
  • MBN 10284-4 2011
  • MBN 10 284-2 2008
  • QFPT2800001 2011
  • GB 28046.2

技術參數

APS 40G20DRS

輸出電壓

-40 V - +40 V

輸出電流

Max 20 A，連續

峰值電流

40 A，持續時間最長 200 ms

頻率范圍

DC - 300 kHz 全頻段信號

APS 40G30DRS

輸出電壓

-40 V - +40 V

輸出電流

Max 30 A，連續

峰值電流

60 A，持續時間最長 200 ms

頻率范圍

DC - 300 kHz 全頻段信號

通用參數

輸出電壓

MAX 80 V(可定制)

輸出電流

MAX 100 A(可定制)

模擬信號輸入

BNC

Sense信號輸入

BNC

源阻抗

10 mΩ ~ 200 mΩ/無內阻

電壓補償精度

±0.1 V

電壓補償最大值

4 V

電壓偏移

＞90%，恢復時間＜10 μs

電壓波動

Ur＜0.2 Vpp，最小頻率400 Hz

升壓時間

＜3 μs

正弦信號輸出

頻率最高300 kHz（取決于波形的Vpp和輸出電流）

外部信號輸入

0 ～±10 V（根據實際儀器配置，最高0 ～±10 V）

輸出

被試設備供電：大電流連接器

串行接口

LAN以太網及RJ45

外部信號放大比例

1:10

供電電壓

AC 220 V，±10%，45-65 Hz

環境溫度

15 ～35 ℃

尺寸

APS 40xxD:19英寸/8U

APS 80xxD:22U

重量

約37 Kg

隨機標配

測試線、電源線、接地線、保險絲（備用件）、說明書、出廠報告。

選配附件

1、PC控制軟件AutoLab

計算機聯機控制軟件AutoLab

支持windows XP and Windows 7,它使用方便、用戶界面美觀、直觀，各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序；

用戶可自定義任意波形（標準庫以外）；

它能夠自動/手動識別所連接的AUTO Lab測試設備并進行自動配置；

基于模板的報告功能可以幫助用戶靈活地生成測試報告。

2、輸出電壓60V、80V產品可定制。

3、負電壓等級除了D、E、F、G、H、I以外其他可定制。
