數據和控制線耦合去耦網絡
型號：CDN 405CAN

產品簡介

CDN 405CAN適用于非屏蔽對稱線CAN線和LIN線的浪涌試驗，其峰值電壓可達到6KV。強大的去耦能力可以使輔助設備(AE)免受浪涌的影響
PDF下載在線詢價

根據您的需求在線定制>>

  • 產品特點
  • 產品標準
  • 產品參數
  • 產品配件
  • 售后服務
  • 產品視頻

CDN 405CAN適用于非屏蔽對稱線CAN線和LIN線的浪涌試驗，其峰值電壓可達到6KV。強大的去耦能力可以使輔助設備(AE)免受浪涌的影響，確保測試的重復性。6kV浪涌測試電壓，在AE端口的最大殘余電壓只有90 V，無需使用額外的去耦元件。此款CDN滿足IEC/EN 61000 - 4 - 5：2017的標準。退耦性能及傳輸速率穩定，體積小巧便于攜帶使用方便。


特點：
> 支持充電樁CAN線和雙絞類型485線測試
> 適合1.2/50 ?s、8/20 μs組合波
> 耦合模式:CAN H+CAN L同時對地 / LIN對地
> 數據速率:CAN 10MBit/s 、LIN 100 KBit/s
> 最大工作電流2A
> AE與EUT端口皆為4mm香蕉頭

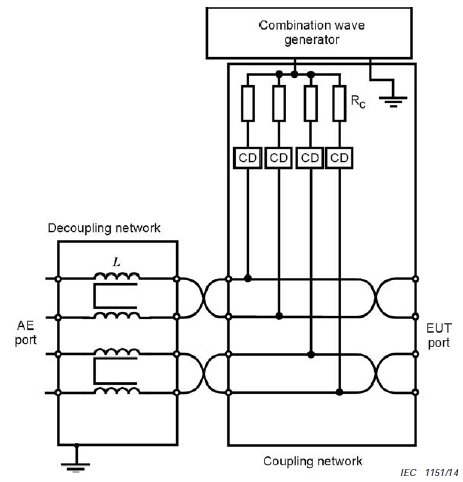

設計原理圖1：

圖1依據IEC 61000-4-5：2017  Figure 9

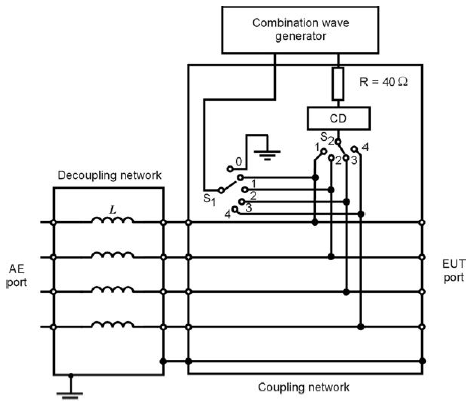

設計原理圖2：

圖2依據IEC 61000-4-5：2017  Figure10

  • IEC 61000-4-5
  • EN 61000-4-5
  • GB/T 17626.5

技術參數

耦合波形

1.2/50 μs、8/20 μs

限流電阻

40 Ω±5%

脈沖電壓

6 kV

耦合元器件

GDT管，內置標配

耦合模式

CAN H+CAN L同時對地 / LIN對地

通信接口規格

香蕉頭4 mm

傳輸速率

CAN:10MBit/s 、LIN:100KBit/s

工作電壓

最大 12V DC

工作電流

最大2 A

去耦電感

20 mH

殘余電壓

＜90V（耦合浪涌電壓）

通用參數

重量

約10 kg

尺寸

360x220x135 mm(長x寬x高)

殼體材料

鋁合金

環境溫度

15 ℃ - 35 ℃（操作條件）

相對濕度

45%-75%（操作條件）

包裝箱

紙箱

隨機標配

測試線、短接插頭、校驗報告、說明書
