信號發生器技術參數

型號

CST 10150DH

適用標準

ISO 7637-4 A波

頻率范圍

1 μHz~100 MHz

頻率分辨率

1 μHz

頻率溫度穩定度

±1 ppm+10 pHz  18℃~28℃

諧波

DC至10MHz（含）：<-55dBc 10MHz至20MHz（含）：<-50dBc 20MHz至40MHz（含）：40MHz：<-35dBc

非諧波

≤10MHz：10MHz：<-60dBc+6dB/倍頻程

輸出功率范圍

≤10MHz：1.0mVpp至10Vpp ≤30MHz：1.0mVpp至5.0Vpp ≤60MHz：1.0mVpp至2.5Vpp >60MHz：1.0mVpp至1Vpp

功率準確度

典型（1kHz正弦，0V偏移，>10mVpp，自動） ±(設置值的1%)±5mV

功率計分辨率

0.1 mVpp

調幅（AM）

調制深度:0％~120％;

調制速率:2 mHz ~1 MHz

調頻（FM）

調制速率2 mHz ~1 MHz

調相（ФM）

調制相位0°~360°;

調制頻率:2 mHz ~1 MHz

脈沖周期

1 μs至500 s

脈沖寬度

0 ns~100 s

輸出接口

N (母)

VSWR

<1.5:1

功率計技術參數

頻率范圍

9 kHz ~ 6 GHz

測試電平

-50 dBm ~ +20 dBm

精度

±0.2 dB

輸入接口

N(母)

VSWR

<1.1:1

功放技術參數

頻率范圍

100 kHz~230 MHz

增益

51.7 dB±1 dB (150 W)

1dB增益

51.3 dB±1 dB (135 W)

VSWR

<1.5:1

輸出阻抗

50 Ω

輸出接口

N (母)

通用參數

工作電源范圍

AC 110 V/220 V ±10%，50 Hz /60 Hz±5%  （大陸地區默認AC 220 V 50 Hz）

最大功耗

500 W

尺寸

19" / 4U

重量

約15 kg

環境溫度

15℃~35℃

相對濕度

45%~75%

大氣壓力

86 kPa~106 kPa

測試環境

非屏蔽室內進行

測試桌：

2,400 mm *1,000 mm *900 mm

接地參考板：

2,400 mm *1,000 mm *1,200 mm

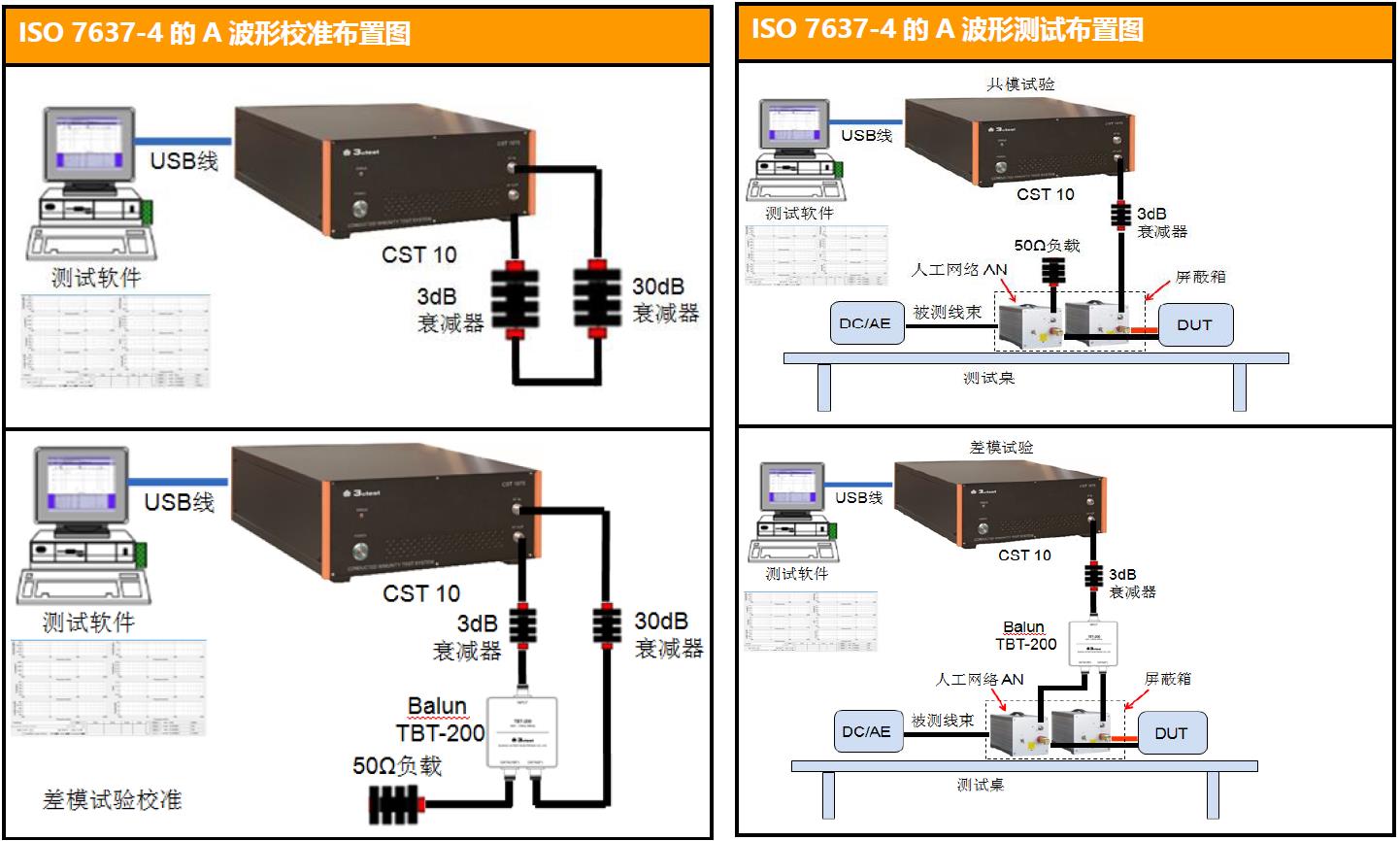

ISO 7637-4 A波測試項目設備附件

衰減器

30 dB/150 W頻率范圍DC~1 GHz

衰減器

3 dB/200 W頻率范圍DC~1 GHz

平衡/非平衡變壓器

TBT-200： 200 V; 1 MHz ~ 10 MHz; -3.3 dB; 50 Ω;

高壓人工網絡

TANHV 200：100 kHz ~ 150 MHz; 400 A; AC 700 V, DC 1 kV; 5μH || 50 Ω;

50Ω負載

50Ω/200W頻率范圍DC~1 GHz

高壓屏蔽罩

HVSE 400

高壓電池負載

7637-4R500/120 3000 W

測試軟件

EMC-S 7637-4
