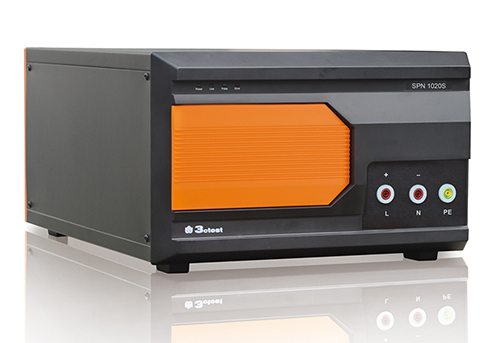

SPN 1020S高電壓大功率智能型雷擊浪涌耦合/去耦網絡，實現全自動單相耦合/去耦功能，可滿足AC/DC交直流供電，配套CCS、CWS系列儀器使用，EUT負載最大能力DC 1000V 20A、AC 700V 20A，其他EUT電壓、電流等級，可以根據客戶要求定制。
特點：
> EUT 直流負載能力DC 1000V 20A；
> EUT 交流負載能力AC 700V 20A；
> 半導體開關技術，EUT電源自動投切；
> EUT電壓、電流檢測功能；
> 過電壓、過電流保護功能；
> 對試驗電壓、極性、相位同步角度等試驗參數；
> 進行排程設置，實現全自動網絡投切功能；
> 任意線路的相位角度迭加功能。
|
SPN 1020S |
|
|
單相全自動耦合/去耦網絡 |
符合 EN/IEC 61000-4-5 雷擊浪涌組合波測試，電壓可達8.0kV（1.2/50us），電流可達4.0kA(8/20us) |
|
EUT帶載能力 |
Max AC 700V 20A 50/60Hz |
|
Max DC 1000V 20A |
|
|
EUT帶載耐短時沖擊電流能力 |
峰值500A |
|
EUT投切方式 |
自動投切 |
|
溫度檢測功能 |
允許最高溫度：80℃ |
|
相位同步 |
L、N、PE，任意線-線、線-地相位角度迭加 45-65Hz，0°-360°，1°步進設置或隨機方式 |
|
耦合路徑 |
L、N、PE任意組合路徑 |
|
耦合投切方式 |
自動投切 |
|
耦合電容 |
9uF、18uF |
|
耦合電阻 |
10 ohm、0 ohm 耦合電阻可選IEC標準方式或自定義方式 |
|
耦合衰減 |
<2dB |
|
EUT注入端的殘余脈沖電壓 |
不超過施加試驗脈沖電壓的15%或耦合/去耦網絡額定電壓峰值的2倍 |
|
機柜尺寸 |
19"/6U |
|
重量 |
約40Kg |
|
標配附件 |
||
|
1.耦合/去耦網絡1臺 |
5.保險絲 |
|
|
2.三芯電源線 |
6.同軸線 |
|
|
3.測試線 |
7.出廠檢驗報告 |
|
|
4.接地線 |
8.說明書 |
|
|
選件 |
||
|
CWS 600x |
組合波雷擊浪涌模擬器，滿足IEC 61000-4-5標準，最高脈沖輸出6.0kV（1.2/50us），3.0kA(8/20us) |
|
|
CWS 800x |
組合波雷擊浪涌模擬器，滿足IEC 61000-4-5標準，最高脈沖輸出8.0kV（1.2/50us），4.0kA(8/20us) |
|
|
CCS 600x |
組合式抗擾度測試儀，滿足IEC 61000-4-5標準，最高脈沖輸出6.0kV（1.2/50us），3.0kA(8/20us) |
|
|
VCF-80 |
高壓差分探頭，最高測試電壓8kV，衰減比：1000：1，滿足雷擊浪涌類儀器的開路電壓波形校準 |
|
|
TR5025 |
高壓電流傳感器，最高測試電流20kA，衰減比：100:1，滿足雷擊浪涌類儀器的短路電流波形校準 |
|
