容性耦合夾校準裝置CA-CCC
型號：CA-CCC

產品簡介

標準IEC61000-4-4 Ed 3.0規定了一個新的容性耦合夾校準夾具。3ctest研發了符合最新標準的校準夾具套件，型號為CA-CCC
PDF下載在線詢價

根據您的需求在線定制>>

  • 產品特點
  • 產品標準
  • 產品參數
  • 產品配件
  • 售后服務
  • 產品視頻
標準IEC61000-4-4 Ed 3.0規定了一個新的容性耦合夾校準夾具。3ctest研發了符合最新標準的校準夾具套件，型號為CA-CCC
  • 需要進行校準組件
CA-CCC：容性耦合夾校準裝置
TFB 500：50Ω衰減器
AD-CA-CCC：適配器（包含L型接地支架） ，將平板傳感器的BNC接口連接到50Ω衰減器的同軸連接器

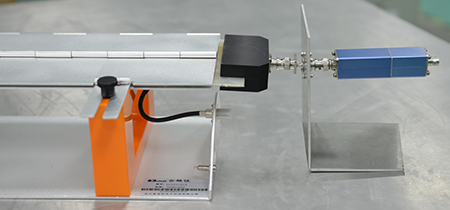

  • 校準設置
該平板傳感器應置于電容耦合夾中，使得連接板的底部與耦合板的底部對齊。連接適配器AD-CA-CCC的是一個低阻抗連接器，確保阻抗為50Ω衰減器能夠更好的和地平面進行接地，同時將TFB 500固定在和耦合夾同一高度100mm之上，遠離參考地面。50Ω衰減器TFB 500連接到AD-CA-CCC適配器上。

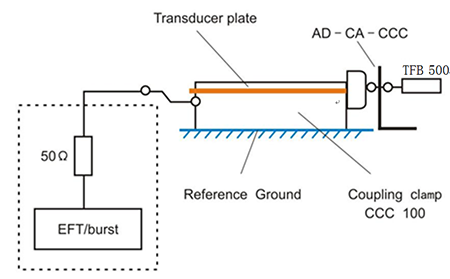

平板傳感器和TFB 500（50Ω衰減器）之間的距離不會超過0.1m。典型測試布置如圖：

耦合夾校準
    容性耦合板的校準是在EFT/Burst發生器（50ohm輸出，2000V）上通過設置開路電壓完成的。50Ω衰減器TFB 500的輸出電壓結果為1000V。

  • IEC 61000-4-4
  • GB/T 17626.4
  • EN 61000-4-4
  • IEC 61000-4-18
  • EN61000-4-18
  • GB/T 17626.18

平板傳感器技術參數

描述

平板傳感器帶有BNC接頭

輸入電壓

最大5000V

尺寸

絕緣

1100 +/- 5mm × 130 +/- 1mm

銅板

1050 +/- 5mm × 120 +/- 1mm

板厚度<0.5mm

重量

300g

溫度

（23±5）℃

相對濕度

35～80%

大氣壓力

60～106kPa


選件

CA-EFT Kit

EFT電快速脈沖群校準Kit包括：

—TFB 500，50Ω衰減器

—TFB 1000，1000Ω衰減器

—AD-CA-CCC，適配器（BNC）連接衰減器到平板傳感器上

AD-CA-CCC

適配器，將平板傳感器連接到TFB 500衰減器上（連接50Ω衰減器到平板傳感器上，同時確保50Ω衰減器能夠更好的和地平面進行接地。）

TFB 500

50Ω衰減器，用于電快速脈沖群校準
