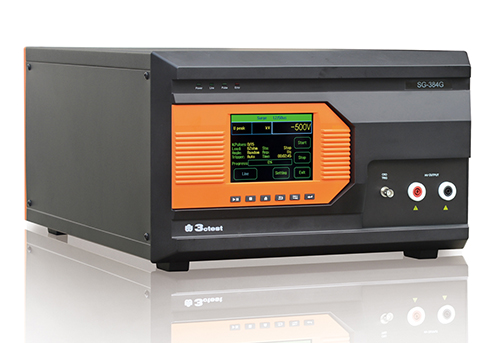

SG 384G高壓脈沖發生器是按照電氣、電子產品對于電壓脈沖試驗的特點和要求而專門設計的，具有可靠性好、性能穩定、使用方便等特點。
> 5.7寸彩色觸摸屏前面板操作；
> 內置多功能測試模塊組合；
> 測試編排程功能；
> 以太網、RJ45接口，用于PC遠程控制；
> 打印測試報告。
|
通用參數 |
|
|
顯示屏 |
5.7英寸TFT彩色觸摸屏 |
|
工作電壓范圍 |
AC 110V/220V，±10%，50/60Hz（中國大陸地區默認AC 220V 50Hz） |
|
保險絲 |
6A |
|
最大功耗 |
200W |
|
用戶存儲空間 |
無窮（PC） |
|
通訊方式 |
以太網、RJ45 |
|
外部控制方式 |
D-sub 25p |
|
外部觸發輸入 |
BNC,5V TTL |
|
安全門打開報警 |
機柜形式包含此功能（選配） |
|
CRO觸發輸出 |
BNC,5V TTL |
|
運行控制輸入 |
BNC,5V TTL |
|
外部同步輸入 |
45-65Hz，同名端與異名端之間20-500V |
|
同名端、異名端與機殼0-500V |
|
|
警告燈輸入 |
0-220V AC10A/0-48V DC 3A |
|
電源取決于外接信號燈的種類 |
|
|
安全電路 |
安全回路未關閉時停止工作 |
|
失效檢測 |
失效時前面板LCD顯示，并中斷儀器工作 |
|
浪涌峰值電壓、電流檢測 |
LCD屏顯示 |
|
儀器工作狀態指示 |
前面板LED指示、LCD顯示 |
|
儀器接地連接方式 |
使用扁平接地線 |
|
檢測輸出方式 |
標準1米同軸線 |
|
機箱尺寸（W*H*D） |
19英寸/6U/機柜形式（選配） |
|
儀器重量 |
約30Kg |
|
溫度范圍 |
5–40℃ |
|
濕度范圍 |
相對濕度不大于80%，且無凝露 |
|
氣壓范圍 |
75kPa～106kPa |
|
符合IEC-384-14標準 |
|
|
浪涌脈沖模塊 |
|
|
測試電壓范圍 |
1.0KV-15KV ±10% |
|
電壓波形 |
波前時間：1.2μs±30% 半峰值時間：50μs±20% |
|
源阻抗 |
500 ohm ± 10% |
|
Cx≦0.0039uF |
Rs=62 ohm ± 10% 自動切換 |
|
0.0039uF |
Rs=45 ohm ± 10% 自動切換 |
|
0.012uF |
Rs=27 ohm ± 10% 自動切換 |
|
Cx=0.01uF ± 2% |
Tr:1.7(0/+50)%us |
|
Td:46(0/+50)%us |
|
|
輸出極性 |
正、負 |
|
脈沖電壓檢測 |
內置，LCD屏顯示 |
|
脈沖周期 |
10s-99s（最短取決于試驗電壓） |
|
實驗次數 |
1–999次 |
|
觸發方式 |
自動、手動、外部觸發 |
|
隨機標配 |
|
主機一臺、說明書1份、原廠檢測報告1份、測試線1組、電源線1根、保險絲2個 |
