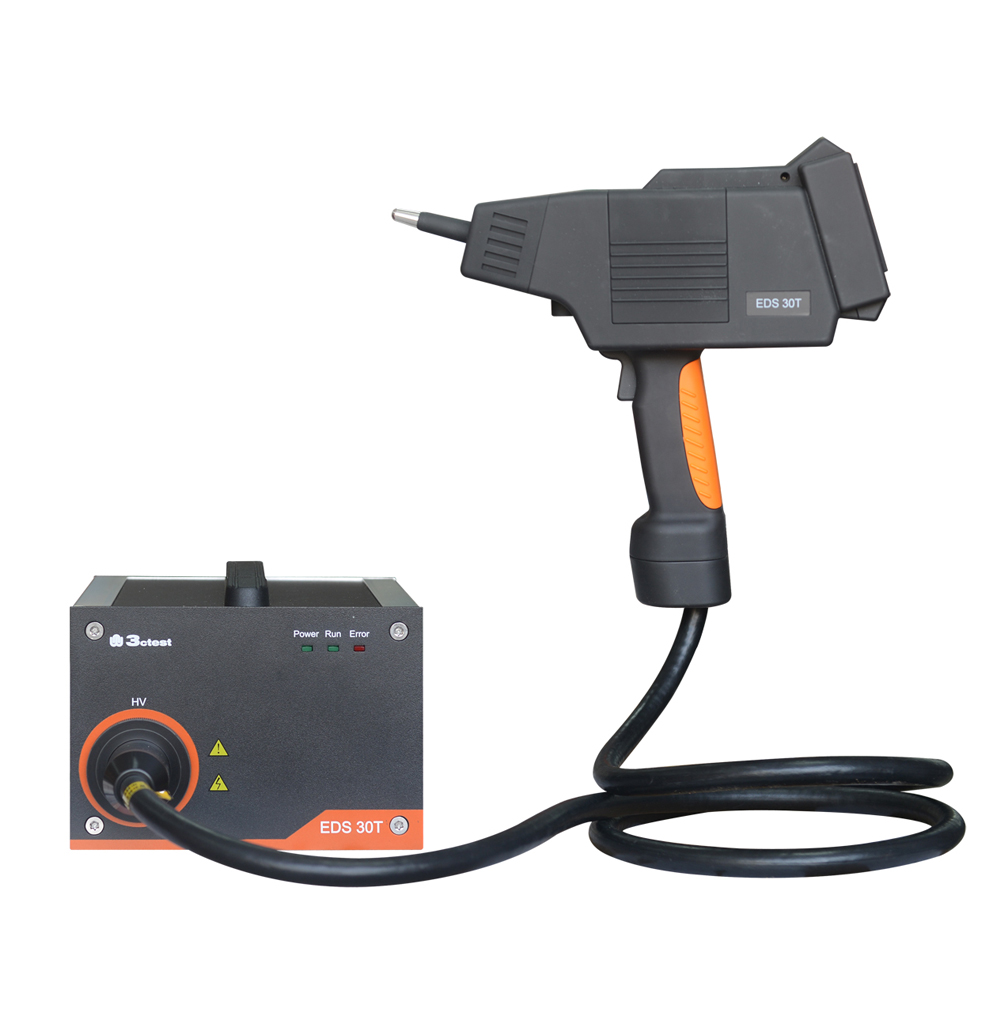

靜電放電模擬器EDS 30T
型號：EDS 30T

產品簡介

EDS 30T是一款較先進的智能型靜電放電測試儀，輸出電壓30 kV,也是中國首款自主研發生產，集放電槍頭和觸摸屏控制于一體的靜電放電測試儀
PDF下載在線詢價

根據您的需求在線定制>>

  • 產品特點
  • 產品標準
  • 產品參數
  • 產品配件
  • 售后服務
  • 產品視頻
人體對物體或兩個物體之間的靜電有時會產生高達數千伏的電壓，可能引起電氣、電子設備的電路發生故障，甚至損壞。EDS 30T是一款較先進的智能型靜電放電發生器，輸出電壓30 kV,也是中國首款自主研發生產，集放電槍頭和觸摸屏控制于一體的靜電放電模擬器，依照 EN/IEC 61000-4-2 等要求精確地模擬靜電放電脈沖干擾，根據人體工程學設計。LCD觸摸屏簡單易操作，電源可選擇AC與電池盒，RC模塊可更換，內置溫度濕度計，確保了在各種測試場合使用的可靠性。

特點：
> 人體工程學設計
> LCD觸摸屏控制
> 溫濕度記錄和保護
> 自動極性轉換
> 放電模塊可互換，自動識別
> 內置標準測試程序庫
> 智能檢測空氣放電失效性



  • ITU-T K.20
  • IEC 61000-6-2
  • IEC 61000-6-1
  • IEC 61326
  • GB/T 17626.2
  • ISO 14304
  • IEC 61340-3-1
  • Bellcore GR-1089-Core
  • IEC 61000-4-2
  • EN 61000-6-1
  • EN 61000-6-2
  • EN 61326

技術參數

接觸放電

200 V – 30,000 V（±5%）

空氣放電

200 V – 30,000 V（±5%）

電壓步進

100 V

保持時間

大于 5 s

極性

正、負

RC模塊識別

自動識別并LCD顯示

溫濕度

內置溫濕度計，記錄和保護功能

脈沖重復頻率

單次/0.1/0.2/0.5/1/2/5/10/20 Hz

觸發模式

手動&自動

脈沖計數

1-9999

接觸放電模式

150 pF / 330 ohm

上升時間

0.8 ns ± 25%

快速啟動測試程序

參數在線可調，簡單迅速，易于操作

評估程序

進行20 Hz接觸放電，對受試設備的測試點進行評估

標準測試程序

符合 IEC/EN61000-4-2

通用參數

重量

約12.0 kg

重量（靜電槍）

約2.0 kg

環境溫度

15 ℃ - 35 ℃（操作條件）

相對濕度

30%-60%（操作條件）

氣壓范圍

86 kPa - 106 kPa

工作電源

100 V - 240 V（±10%）;  50/60 Hz（大陸地區默認AC 220 V  50 HZ）


標配附件

1、放電槍



放電槍與控制 一把

2、高壓發生器



程控高壓電源 一臺

3、阻容模塊EDS 20H-RC



150 pF / 330 Ω

放電模塊可更換

4、放電電極EDS 20H-CONT



接觸放電頭

5、放電電極EDS 20H-AIR

空氣放電頭

6、接地線

2 m 接地線

7、包裝箱

手提箱

8、資料

原廠測試校準證書和操作手冊

選配附件

1、RC阻容模塊



150 pF/2000 ohm (EDS)

330 pF/2000 ohm (EDS)

330 pF/330 ohm (EDS)

100 pF/1500 ohm (EDS)

150 pF/150 ohm (EDS)

500 pF/500 ohm (EDS)

500 pF/5000 ohm (EDS)

200 pF/0 ohm (EDS)

500 pF/0 ohm (EDS)

500 pF/100 ohm

(EDS)

可根據用戶需求定制放電模塊

2、30 mm放電電極

EDS 30T-AIR(30mm)



用于15 kV ~ 30 kV測試

3、電池模組EDS01



8*2600 mAh鎳氫充電電池，代替AC電源。接觸放電+30 kV，1 Hz，大約8 h。

尺寸140 mm*100 mm*35 mm。重量0.5 Kg

4、電池充電器



用于電池盒充電

5、靜電放電試驗配置 ESDD

接地高壓電阻2 x 470 kohm

垂直耦合板500x500x3 mm

水平耦合板1600x800x2 mm

參考接地板2700x1800x2 mm

測試桌1600x800x800 mm，全實木；滿足IEC 61000-4-2要求

6、ESD校準裝置 EDS CALA



用于IEC/EN61000-4-2的波形校準，包括2 ohm 靶子/ 4 GHz，同軸電纜，使用說明書

7、衰減器JZ602



阻抗: 50 W

衰減: 20 db

8、衰減器JZ603



阻抗: 50 W

衰減: 30 db

9、EDS 20H-PC通訊EDS 20H-REMOTE

實現上位機軟件對儀器的遠程控制功能

10、PC軟件Corelab

>兼容Windows 7, Windows 8 and Windows 10操作系統

>支持以太網接口和串口通訊模式

>支持參數排程測試、測試序列，一鍵進行測試，操作簡單

>可設置客戶信息，自動生成測試報告，并支持測試報告的導出，方便用戶記錄實時數據
