電磁脈沖模擬器系列 3CEMP-XXXX
型號：3CEMP - XXXX

產品簡介

3CEMP - xxxx系列電磁脈沖模擬器用于產生高空核電磁脈沖(HEMP)，滿足GJB 1389B - 2022、 GJB 8848 - 2016等系統電磁環境效應測試要求及GJB 151B - 2013、MIL - STD - 461G RS105瞬態電磁場輻射敏感度測試要求
PDF下載在線詢價

根據您的需求在線定制>>

  • 產品特點
  • 產品標準
  • 產品參數
  • 產品配件
  • 售后服務
  • 產品視頻
3CEMP - xxxx系列電磁脈沖模擬器用于產生高空核電磁脈沖(HEMP)，滿足GJB 1389B - 2022、 GJB 8848 - 2016等系統電磁環境效應測試要求及GJB 151B - 2013、MIL - STD - 461G RS105瞬態電磁場輻射敏感度測試要求。模擬器主要包含高壓脈沖發生器、有界導波結構(輻射線、平行板、TEM Cell 、GTEM Cell等)、吸收負載、寬帶場強監測系統等組成。在高壓脈沖發生器的激勵下，導波結構內產生滿足標準要求的準TEM波，可以進行電磁環境效應或輻射敏感度測試。脈沖場的監測采用基于光纖傳輸?shù)拿}沖電場(磁場)測試系統，具有頻帶寬、抗干擾能力強等特點。

特點：
>場強動態范圍大，中小型模擬器電場在100 V/m - 50 kV/m內連續可調，大型模擬器電場在12.5 kV/m - 50 kV/m內連續可調；
>波形為典型雙指數波，波形重復性好；
>場監測采用基于光纖傳輸?shù)拿}沖場原波形測量系統，頻帶寬、抗干擾能力強、波形無需積分；
>無油化設計，重量輕，易維護；
>可定制，場強最高可達100 kV/m以上。
  • GJB 151B-2013
  • MIL-STD-461E/F/G
  • GJB 8848 - 2016
  • GJB 1389B - 2022

中小型有界波模擬器 - 選型一覽表

儀器型號

3CEMP - 80

3CEMP - 150

3CEMP - 200

3CEMP - 300

3CEMP - 400

工作電壓

1 kV - 80 kV

1.5 kV - 150 kV

2 kV - 200 kV

3 kV - 300 kV

4 kV - 400 kV

天線高度

1.5 m

2.5 m

3.5 m

5 m

6 m

峰值場強

100 V / m - 50 kV / m

上升沿時間

2.3 ± 0.5 ns

2.3 ± 0.5 ns

2.3 ± 0.5 ns

2.3 ± 0.5 ns

2.3 ± 0.5 ns

半峰值時間

23 ± 5 ns

23 ± 5 ns

23 ± 5 ns

23 ± 5 ns

23 ± 5 ns

工作空間均勻性

0 - 6 dB

0 - 6 dB

0 - 6 dB

0 - 6 dB

0 - 6 dB

大型有界波模擬器 - 選型一覽表

儀器型號

3CEMP - 650

3CEMP - 1000

3CEMP - 1300

3CEMP - 2000

3CEMP - CUS

工作電壓

160 kV - 650 kV

250 kV - 1000 kV

325 kV - 1300 kV

500 kV - 2000 kV

定制

天線高度

10 m

15 m

20 m

30 m

定制

峰值場強

12.5 kV / m - 50 kV / m

上升沿時間

2.3 ± 0.5 ns

2.3 ± 0.5 ns

2.3 ± 0.5 ns

2.3 ± 0.5 ns

2.3 ± 0.5 ns

半峰值時間

23 ± 5 ns

23 ± 5 ns

23 ± 5 ns

23 ± 5 ns

23 ± 5 ns

工作空間均勻性

0 - 6 dB

0 - 6 dB

0 - 6 dB

0 - 6 dB

0 - 6 dB


系統組成結構圖:

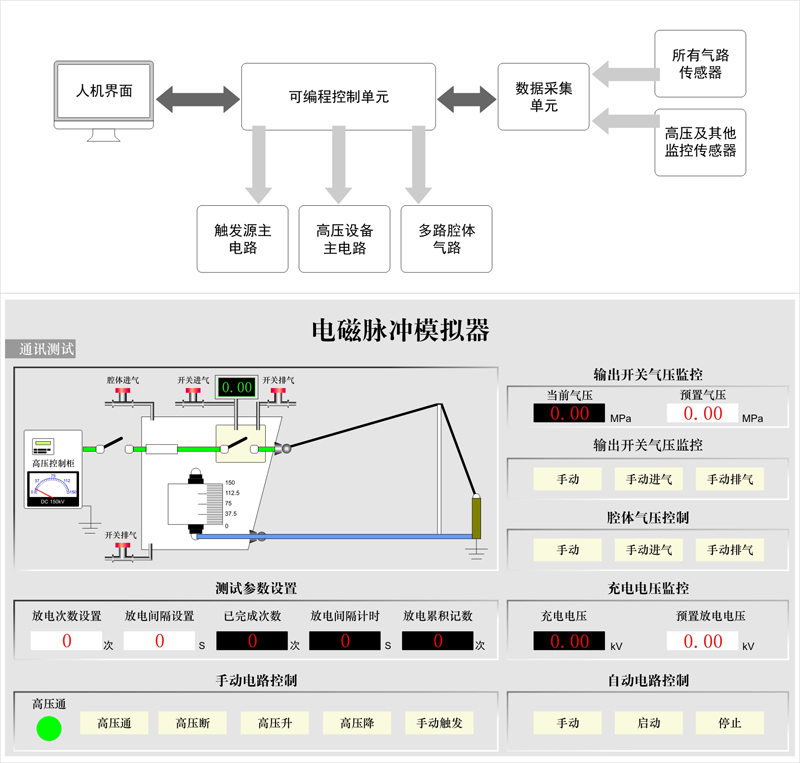

控制模式示意圖:

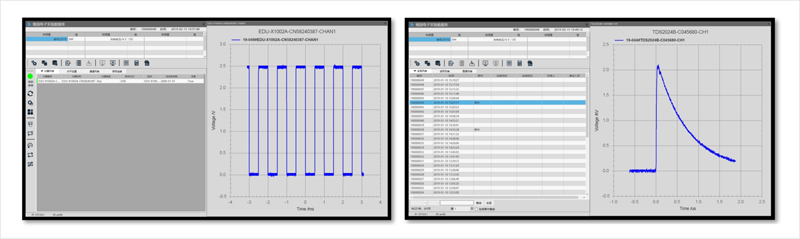

實驗數據采集界面:



系統附件選配

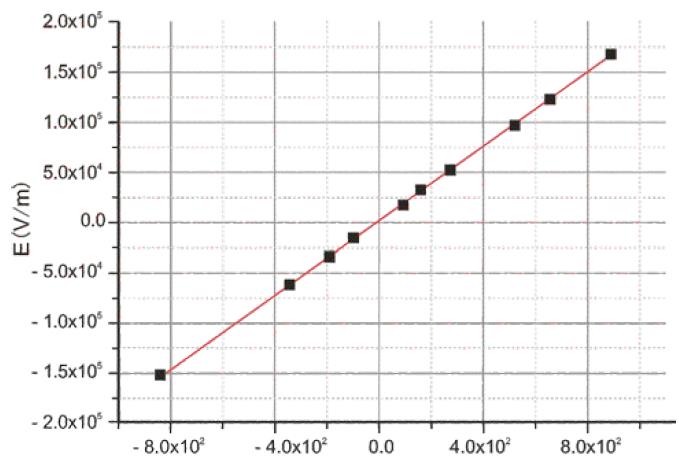

電場測量探頭



技術參數

型號

脈沖前沿

半高寬(μs)

幅度(kV/m)

3CEMP - E100

1.5

2

1 - 100

脈沖電場測量系統采用基于光纖傳輸?shù)挠性措妶鰷y量系統, 主要由接收天線、前置電路、電光轉換電路、傳輸光纖和光電轉換電路等組成。測量系統上升時間小于1 ns, 可用半高寬不小于100 ns, 量程覆蓋1 kV / m - 100 kV / m范圍。

具體參數包括：

a.測量信號采用光纖傳輸

b.測量系統模擬帶寬300 kHz - 350 Mhz

c.電場測量范圍覆蓋1 kV / m - 100 kV / m

d.電場測量系統具備傳輸系數在線校準功能



寬帶電流監測鉗

技術參數

靈敏度

0.01 V / A

上限頻率(-3dB)

20 MHz

輸出阻抗

50 Ω

內直徑

40 mm

最大峰值電流

20,000 A

外直徑

116 mm

最大連續電流

150 A

厚度

40 mm

上升時間

18 ns

接口形式

BNC type

安秒積

1 A.s

工作溫度

0 ℃ - 65 ℃

下限頻率(-3dB)

10 Hz

重量

1 kg

測量屏蔽房

a.屏蔽體尺寸30㎡左右

b.屏蔽室工作頻率范圍14 kHz - 1 GHz

c.屏蔽室類型：焊接式/ 拼接式電磁屏蔽室

d.屏蔽效能指標要求：屏蔽性能大于60 dB

e.電源濾波器：屏蔽體引入雙路電源，分別經UPS電源濾波器和市電電源濾波器進入屏蔽體配電箱。UPS電源給核心設備供電，市電電源給空調、維修、試驗供電。分別需要220V / 80A及220V/ 60A電源濾波器各一臺

f.測量數字示波器采用UPS供電，這種模式完全使示波器處于懸浮

狀態，避免了高壓放電設備工作時可能出現的電位抬升造成測量示波器故障，也可以避免電位抬升或者接地不合理對測量信號的影響

示波器

技術參數

帶寬500 MHz, 2 GS / s 采樣率, 2通道以上。

隨機標配

高壓脈沖發生器

1套

有界導波結構(含吸收負載)

1套

控制柜

1套

控制電腦

1臺

控制光纖隔離模塊

1套

測量軟件

1套

說明書、檢測報告

各1份

電氣參數

輸入電源

220(1 ± 10%)V  AC

輸入電源功率

≤ 5000W

輸入電源端口

≤ 5000W
