技術參數

微脈沖發生器模塊P1

測試電壓

3 - 600 V

極性

負

上升時間Tr

0.5 μs – 1 μs

1.5 μs – 3 μs   無負載

持續時間Td

50 μs 土20% 無負載

12 μs 土20%  2 Ω 匹配負載

1 ms 土20% 無負載

1 ms 土20%  50 Ω 匹配負載

2 ms土20% 無負載

1.5 ms土20%  10 Ω 匹配負載

0.2 ms 土20% 無負載

0.3 ms 土20% 無負載

0.5 ms土20% 無負載

源阻抗

2 Ω，4 Ω，10 Ω，20 Ω，30 Ω，50 Ω

試驗次數

1 - 9999

DUT電壓監控

10:1

DUT電流監控

10 A : 1 V

脈沖間隔

0.2 s - 60 s (其中最小間隔根據輸出電壓)

電快速瞬變/脈沖群發生器模塊P3a/3b

測試電壓

18-1000 V

極性

脈沖3b為正，脈沖3a為負

上升時間Tr

5 ns土30%  50 ohm負載

5 ns土30%  1000 ohm負載

持續時間Td

150 ns - 45/+45 ns 50 ohm負載

150 ns - 45/+45 ns 1000 ohm負載

源阻抗

 50 Ω

脈沖個數

 1 - 200

脈沖群間隔時間

50 ms - 999 ms

脈沖頻率

0.1 kHz - 200 kHz

測試持續時間

1 s - 50000 s

耦合方式

CCC,DCC

輸出方式

源端口輸出

BNC

電源端口輸出

紅黑端子

微脈沖發生器模塊P2a

測試電壓

3 - 200 V

極性

正

上升時間Tr

0.5 μs – 1 μs

1.5 μs – 3 μs  無負載

持續時間Td

50 μs 土20% 無負載

12 μs 土20%  2 Ω 匹配負載

1 ms 土20%  無負載

1 ms 土20%  50 Ω 匹配負載

2 ms土20%  無負載

1.5 ms土20%  10 Ω 匹配負載

0.2 ms 土20% 無負載

0.3 ms 土20% 無負載

0.5 ms土20% 無負載

源阻抗

 2 Ω，4 Ω，10 Ω，20 Ω，30 Ω，50 Ω

試驗次數

1 - 9999

DUT電壓監控

10:1

DUT電流監控

10 A : 1 V

脈沖間隔

0.2 s - 60 s(其中最小間隔根據輸出電壓)

耦合方式

ICC, DCC

通用參數

供電電壓

AC 110/220 V，土10%，45 - 65 Hz

環境溫度

15 - 35 ℃

相對溫度

35% - 85% RH（無凝露）

外形尺寸

輸出電流60 A，4U機箱

重量

約20 kg

觸發方式

自動觸發、手動觸發、外部觸發

網絡

內置耦合/去耦網絡60 V / 60 A

最大電流可達100 A（需定制）

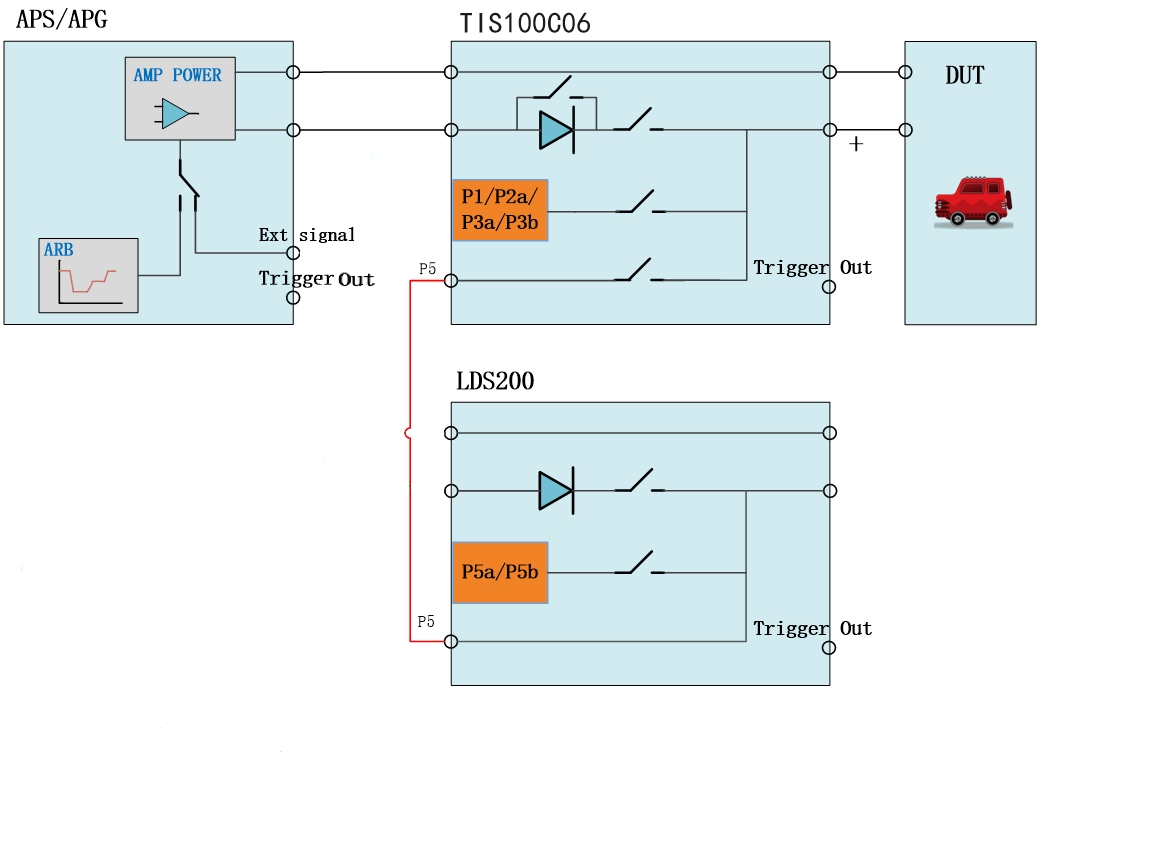

輸入

被試設備供電

直流電壓從APS或APG或其他直流電源輸入

脈沖5,7

通過TIS100C06的網絡疊加脈沖5和脈沖7

輸出

從LDS200輸入

中央被試設備輸出端口

同軸輸出端口

連接符合ISO7637-3標準要求的電容耦合鉗
