沖擊電流模擬器 S20C系列
型號：S20C系列

產品簡介

S20C系列是依據IEC 61643-11, GB/T 18802.11標準要求開發的一款新型沖擊電流模擬器
PDF下載在線詢價

根據您的需求在線定制>>

  • 產品特點
  • 產品標準
  • 產品參數
  • 產品配件
  • 售后服務
  • 產品視頻
S20C系列是依據IEC 61643-11, GB/T 18802.11標準要求開發的一款新型沖擊電流模擬器?？奢敵?/20 μs電流波，脈沖電壓20 kV,脈沖電流最高可達 100 kA。設備可搭配耦合去耦網絡以及十路循環分配網絡SPN 10，最多實現10個受試設備同時進行有源或無源類的沖擊電流試驗要求。產品配套本公司的MAS 3000測量分析軟件對波形數據進行專業分析。設備操作簡單快捷，可靠性強。

特點：
> 5.7寸彩色觸摸屏；
> 最高測試電流100 kA；
> 可配合MAS 3000測量分析軟件；
> 可外配十路循環分配網絡；
> 可根據客戶需求定制；

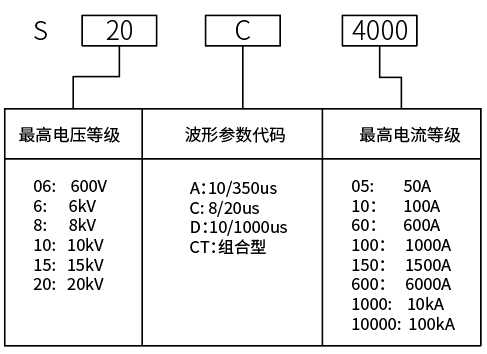

命名規則

*可根據客戶需求定制；
  • IEC 61643-11
  • GB/T 18802.11

技術參數---S20C4000

測試電流范圍

1 kA ~ 40 kA，±10%

充電電壓

0.5 kV ~ 20 kV

電流波形

上升時間（1.25*Tr）: 8 μs ± 10%

持續時間（1.18*Tw）: 20 μs ± 10%

輸出極性

正極、負極、正負交替

源輸出阻抗

0.5 Ω

重復率（單次脈沖時間）

5 s ~ 1000 s（最短時間取決于實驗電壓）

試驗次數

1~ 10000

相位同步

0° ~ 360°（45 Hz ~ 65 Hz）

脈沖電流監測（BNC輸出）

外置選配

觸發方式

手動、自動、外部觸發

尺寸

19英寸35U

儀器重量

約150 kg

技術參數---S20C7000

測試電流范圍

5 kA ~ 70 kA，±10%

充電電壓

1450 V ~ 20 kV

電流波形

上升時間（1.25*Tr）: 8 μs ± 10%

持續時間（1.18*Tw）: 20 μs ± 10%

輸出極性

正極、負極、正負交替

源輸出阻抗

0.285 Ω

重復率（單次脈沖時間）

5 s ~ 1000 s（最短時間取決于實驗電壓）

試驗次數

1~ 10000

相位同步

0° ~ 360°（45 Hz ~ 65 Hz）

脈沖電流監測（BNC輸出）

外置選配

觸發方式

手動、自動、外部觸發

尺寸

19英寸35U

儀器重量

約250 kg

技術參數---S20C10000

測試電流范圍

5 kA ~ 100 kA，±10%

充電電壓

1 kV ~ 20 kV

電流波形

上升時間（1.25*Tr）: 8 μs ± 10%

持續時間（1.18*Tw）: 20 μs ± 10%

輸出極性

正極、負極、正負交替

源輸出阻抗

0.19 Ω

重復率（單次脈沖時間）

5 s ~ 1000 s（最短時間取決于實驗電壓）

試驗次數

1~ 10000

相位同步

0° ~ 360°（45 Hz ~ 65 Hz）

脈沖電流監測（BNC輸出）

外置選配

觸發方式

手動、自動、外部觸發

尺寸

19英寸35U

儀器重量

約300 kg

通用參數

顯示屏

5.7英寸TFT觸摸屏

工作電源范圍

交流110 V/220 V（±10%），50 Hz /60 Hz（大陸默認：220 V）

保險絲

6 A

最大功耗

500 W

通訊方式

以太網LAN、RJ45

外部控制方式

25針并口線

外部觸發輸入

BNC, 5 V TTL  節點常開，內部電路閉合時示波器可觸發本產品。

運行控制輸入

BNC, 5 V TTL

失效檢測

失效時前面板LCD顯示，并中斷儀器工作

儀器工作狀態指示

前面板LED指示、LCD顯示

儀器接地連接方式

使用扁平接地線

監測輸出方式

標準1米同軸線

環境溫度

15 ℃ ~ 35 ℃

相對濕度

45% ~ 75%

大氣壓力

86 kPa ~ 106 kPa

附件

使用說明書， 測試線，接地線，三芯電源線，保險絲（備用件），同軸電纜

選購件

十路循環分配網絡

SPN 10

耦合去耦網絡

CPN 4516S (其它帶載能力可定制)

隔離變壓器

DG-4.4 KVA

電流互感器

CM 0220M

測量軟件

MAS 3000

遠程控制軟件

Corelab
