LDS 300NxxD系列產品是為了滿足測試汽車、摩托車用車速里程表、轉速表、燃油表等儀表而專門設計的一款設備。同時也適用于其他機動車儀表測試。產品符合但不僅限于QC/T727-2007、JASO D001-94 中A1、B1、C1（D）、D(E)等標準中電壓抗擾度實驗要求。儀器通過觸摸屏菜單和功能鍵，用戶可以快速、準確地編輯測試等級完成相關測試。
特點：
> 5.7寸彩色觸摸屏前面板操作；
> CN25和CAN內部總線可將DUT電源電壓信號傳輸至電源，并可與其他公司設備實現通訊；
> 具有DUT電壓、電流檢測及過流保護功能；
|

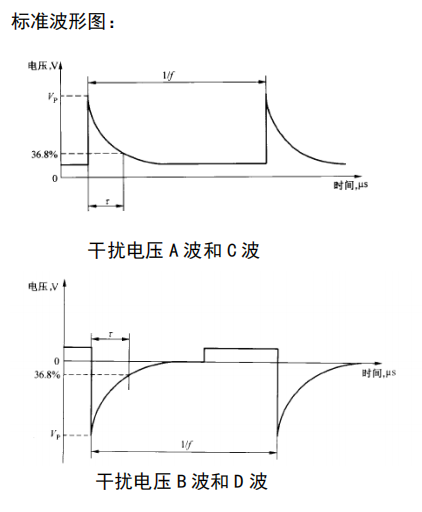

QC/T 727 A1（JASO A1） |
|
|
脈沖幅度Vp |
80V |
|
峰值誤差 |
≤10% |
|
上升時間Tr（Vp） |
<1μs |
|
時間常數τ |
200000μs |
|
輸出電阻值R1 |
0.8Ω |
|
試驗次數 |
1次 |
|
極性 |
正 |
|
QC/T 727 B1（JASO B1） |
|
|
脈沖幅度Vp |
80V |
|
峰值誤差 |
≤10% |
|
上升時間Tr（Vp） |
<1μs |
|
時間常數τ |
60000μs |
|
輸出電阻值R1 |
8Ω |
|
試驗次數 |
100次 |
|
重復頻率 |
1/30Hz |
|
極性 |
負 |
|
QC/T 727 C1（JASO D1） |
|
|
脈沖幅度Vp |
110V |
|
峰值誤差 |
≤10% |
|
上升時間Tr（Vp） |
<1μs |
|
時間常數τ |
400000μs |
|
輸出電阻值R1 |
1.5Ω |
|
試驗次數 |
1次 |
|
極性 |
正 |
|
QC/T 727 D (JASO E) |
|
|
脈沖幅度Vp |
-320V |
|
峰值誤差 |
≤10% |
|
上升時間Tr（Vp） |
<1μs |
|
時間常數τ |
26000μs |
|
輸出電阻值R1 |
210Ω |
|
試驗次數 |
100次 |
|
重復頻率 |
1/30Hz |
|
極性 |
負 |
|
通用參數 |
|
|
供電電壓 |
AC 110V/220V±10%，50/60Hz±5% （大陸地區默認AC 220V 50Hz） |
|
溫度范圍 |
15–35℃ |
|
濕度范圍 |
45%–75% |
|
氣壓范圍 |
86kPa–106kPa |
|
外形尺寸 |
2*6U機柜（450×600×266mm） |
|
重量 |
約60kg |
|
選型指南 |
|
|
LDS 300N30D LDS 300D |
被試設備最高供電電壓60V 30A |
|
LDS 300N50D LDS 300D |
被試設備最高供電電壓60V 50A |
|
LDS 300N75D LDS 300D |
被試設備最高供電電壓60V 75A |
|
LDS 300N100D LDS 300D |
被試設備最高供電電壓60V 100A |
|
隨機標配 |
|
|
測試線、接地線、射頻電纜、電源線、保險絲（備用件）、說明書 |
|
