共模傳導抗擾耦合網絡
型號：CN 416M2/M3-32

產品簡介

CN 416M2/M3-32 耦合網絡適用于（共模傳導抗擾）2線或3線線纜
PDF下載在線詢價

根據您的需求在線定制>>

  • 產品特點
  • 產品標準
  • 產品參數
  • 產品配件
  • 售后服務
  • 產品視頻

CN 416M2/M3-32 耦合網絡適用于（共模傳導抗擾）2線或3線線纜，其耦合共模傳導抗擾電壓可達到300V。嚴格按照IEC 61000-4-16:2015標準要求來設計。


產品特點：
>適用于2線或3線共模同時注入
>快速短接開關，用于DC耦合
>香蕉頭端子信號注入

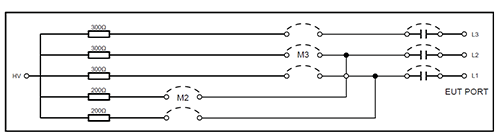

1、標準原理圖：

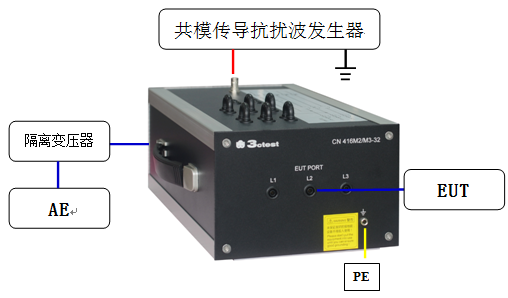

        2、測試連接示意圖：

  • IEC 61000-4-16

技術參數

標準

IEC 61000-4-16:2015

耦合頻率

0 Hz-150KHz ，CW波

線路阻抗

M2/200Ω*2，M3/300Ω*2

耦合電壓

300V

耦合模式

2線/3線共模 （同時對地）

耦合器件

1 μF 電容器

工作電壓

最大 400V DC

工作電流

最大 32A

AE/EUT端口類型

4mm香蕉頭

信號注入端口類型

4mm香蕉頭

通用參數

重量

約3.6 kg

尺寸

360 mm×220 mm×135mm（長×寬×高）

殼體材料

鋁合金

環境溫度

15℃ - 35℃ (操作條件)

相對濕度

45% - 75% (操作條件)

隨機標配

測試線， 插頭。
