環形向心結構
固態元件自適應Crowbar開關
全自動控制
輸出波形圖：

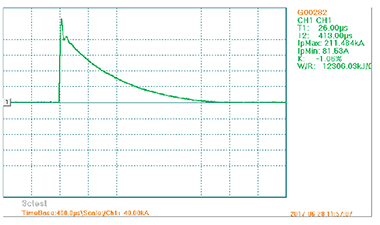

發生器實際測試200 kA的10 / 350μs波形

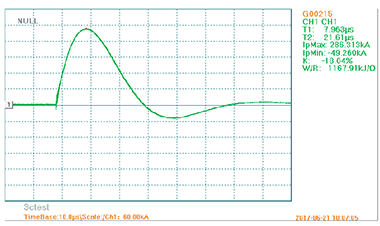

發生器實際測試300 kA的8 / 20μs波形
|
輸出波形1：10/350μs技術參數 |
|
|
波前時間 |
<50μs |
|
波尾時間 |
350±10% |
|
傳遞電荷量 |
100AS±10% |
|
作用積分 |
10×106 A2s±30% |
|
輸出峰值 |
200 kA±10%（10μH電感） |
|
充電電壓 |
<160 kV |
|
波形形成方式 |
Crowbar放電回路 |
|
Crowbar電感 |
0～15μH |
|
Crowbar開關 |
自適應固體電子開關 |
|
主開關耐受電流 |
250kA500μs |
|
帶負載能力 |
15μH 30mΩ |
|
輸出波形2：8/20μs技術參數 |
|
|
波前時間 |
8μs±10% |
|
波尾時間 |
20±10% |
|
輸出峰值 |
300 kA±10%（短路） |
|
充電電壓 |
<160 kV |
|
波形形成方式 |
CRL放電 |
|
輸出波形3：A分量 技術參數 |
|
|
波前時間 |
＜35μs |
|
輸出峰值 |
200 kA±10% |
|
作用積分 |
2×106 A2s±20% |
|
充電電壓 |
<130 kV |
|
波形形成方式 |
Crowbar放電回路 |
|
Crowbar電感 |
0～5μH |
|
輸出波形4：D分量 技術參數 |
|
|
波前時間 |
＜20μs |
|
輸出峰值 |
100 kA±10% |
|
作用積分 |
0.25×106 A2s±20% |
|
充電電壓 |
<100 kV |
|
波形形成方式 |
Crowbar放電回路 |
|
Crowbar電感 |
0～5μH |
|
通用技術參數 |
|
|
觸發方式 |
球運動觸發 |
|
使用電源 |
正負雙邊 |
|
額定工作電壓 |
5～160kV |
|
充電極性 |
正或負 |
|
分流器 |
羅斯線圈 |
|
主電源 |
AC220V 50Hz，100A |
|
控制電源 |
AC220V，50Hz，10A |
|
沖擊電流測試系統配置 |
|
|
沖擊電流發生器LCG 300S |
輸出波形：8/20μs±10% 輸出峰值：±300kA（±10%） |
|
Crowbar開關CB 200 |
輸出波形1：10/350μs 輸出峰值： 最大220kA 輸出波形2：A分量 輸出峰值： 220kA（+10%） 輸出波形3：D分量 輸出峰值： 110kA（+10%） |
|

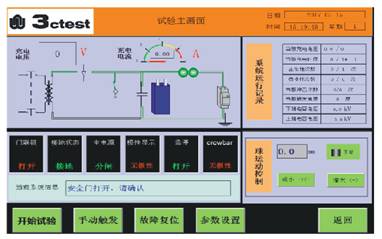

沖擊電流控制系統MCS2000 |
10寸全彩色觸摸屏 Fx3u PLC控制，光纖通訊 |
|
沖擊測量分析系統MAS3000 |
示波器：泰克MDO3012 電流測量線圈：美國pearson 電腦：聯想，19寸液晶屏 測量軟件：MAS3000 通訊：光纖以太網 |
|
環境與接地要求 |
|
|
房間尺 |
12M（長）×10M（寬）×5M（高），共120平方米，設備與墻體附件最小距離不的低于1.5M。此尺寸為最小要求尺寸，根據條件房間應盡量預留更多空間，當測試產品體積較大，需要更大的空間。 |
|
觀察窗 |
預留1扇觀察，采用玻璃+屏蔽網，屏蔽網與墻體屏蔽連接且接地 |
|

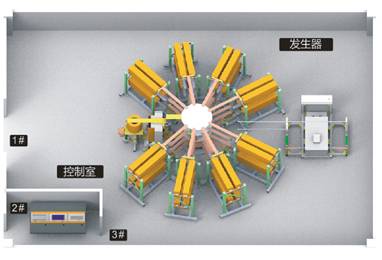

門（實驗室共3個門） |
1、在高壓室與外部有一個大門（1#）用于在進入設備時安裝設備用寬應在2M以上，高2M以上。 2、控制室對外部走廊的門（2#）采用帶鎖的安全門 3、高壓室與控制室門（3#）是屏蔽門，開向應往控制室方向（便于在高壓室內安裝接地棒），其屏蔽層通過彈性接觸片與墻體屏蔽層連接接地。 |
|
設備本體供電 |
AC220V，50Hz，100A |
|
控制臺供電 |
AC220V，50Hz，10A |
|
接地 |
實驗室應作單獨接地系統，不能與配電接地共用，以免對其他設備產生影響，要求接地電阻小于0.5歐姆，地面可預留多個接地點，組成接地網。
|
|
地面 |
實驗室地面建議采用環氧地坪處理 |
|
其他要求 |
|
|
1、實驗室的最佳測試條件為溫度在25℃，濕度小于65%。室內建議安裝空調，若濕度較高地區建議安裝除濕機。 2、 設備體積和重量均比較大，安裝設備時須配置起吊2噸的叉車或者行吊，以方便設備安裝。 |
|
