航天器與空間環境的互相作用會使航天器表面充電達幾千伏，這可能導致突然的靜電放電和電子系統故障的危險。測試航天設備的ESD敏感度是EMC測試程序的重要組成部分。該發生器測試裝置用于對空間設備的ESD敏感度進行測試。

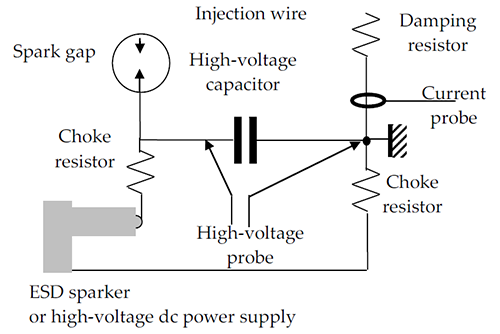

原理圖：
|
技術參數 |
|
|
火花間隙擊穿電壓 |
6000V（±30%） |
|
峰值電流 |
30A （±20%） |
|
電流脈寬 |
30ns （±20%） |
|
極性 |
正、負 |
|
RC模塊識別 |
自動識別并LCD顯示 |
|
溫濕度 |
內置溫濕度計，記錄和保護功能 |
|
脈沖重復頻率 |
單次/0.5Hz、1Hz、2Hz、 |
|
觸發模式 |
手動&自動 |
|
脈沖計數 |
1-9999 |
|
阻容參數 |
50pF/47 ohm |
|
標準測試程序 |
符合 ECSS-E-ST-20-07C |
|
通用參數 |
|
|
尺寸 |
W 320mm x H 220mm x D 100mm |
|
重量 |
約5kg |
|
環境溫度 |
15℃-35℃（操作條件） |
|
相對濕度 |
30%-60%（操作條件） |
|
氣壓范圍 |
86kPa-106kPa |
|
工作方式 |
作為附件，與EDS 20H或EDS 16H配合使用 |
