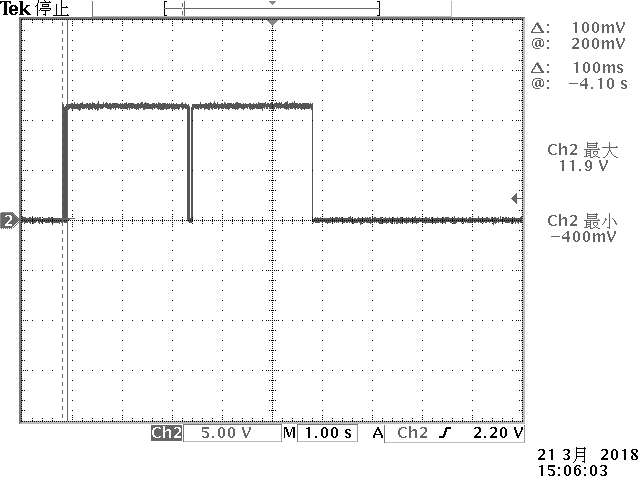

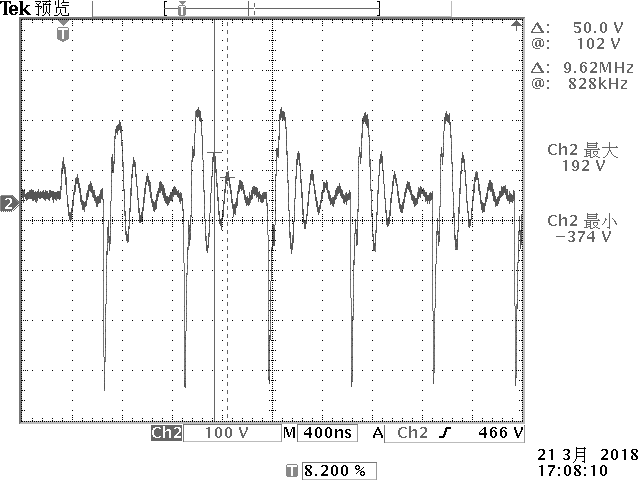

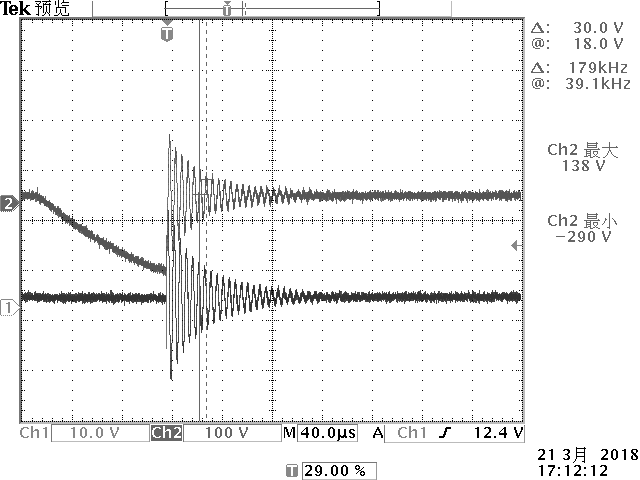

■CI220 A1 MODE1

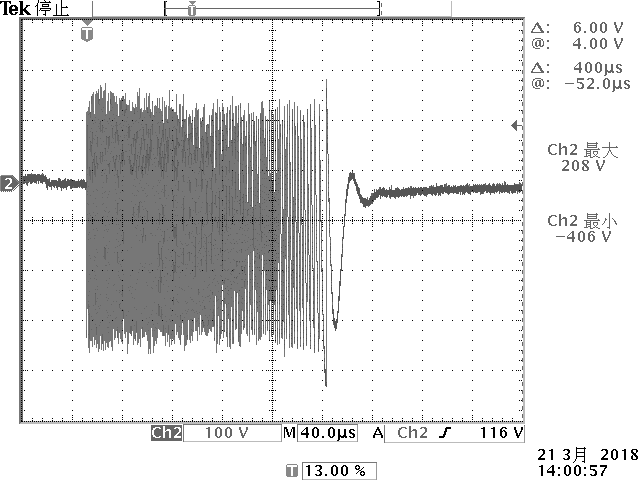

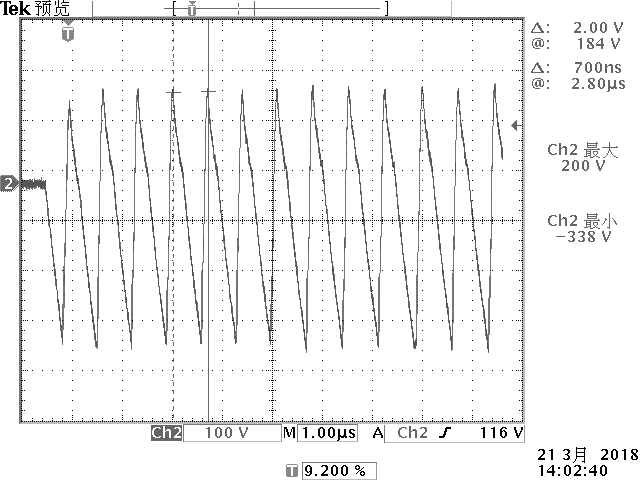

■CI220 A2-1 MODE1

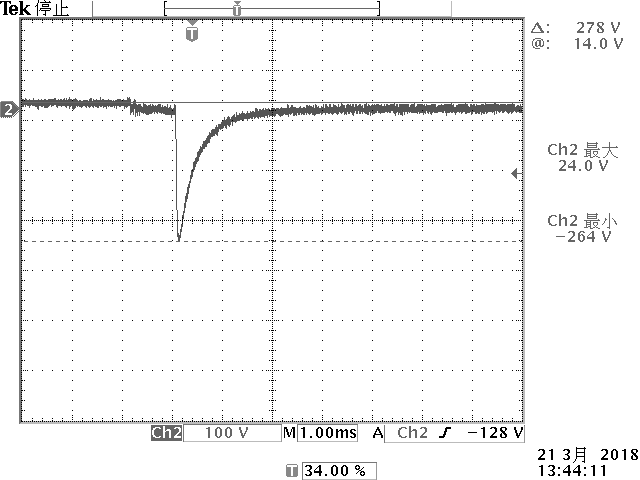

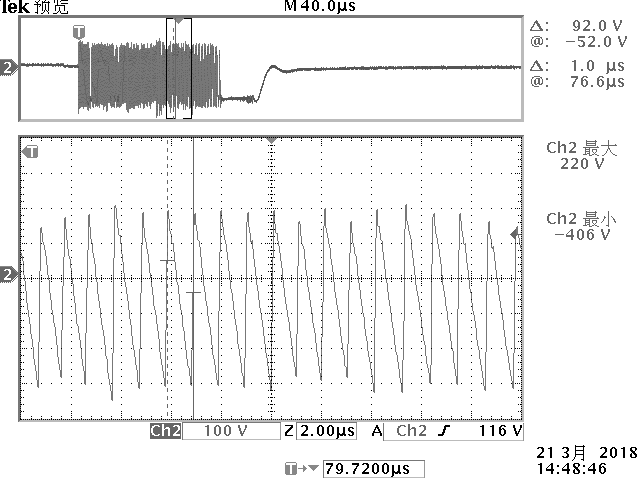

■ CI220 A2-1 MODE2

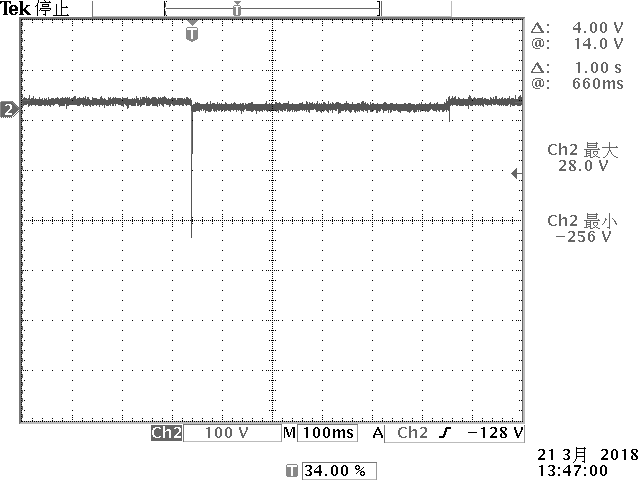

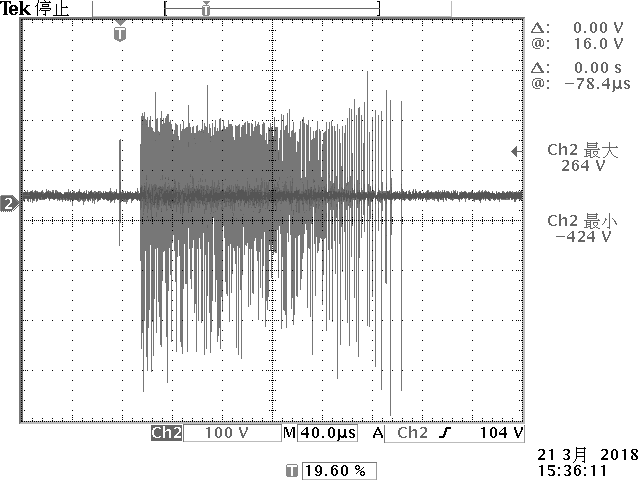

■ CI220 A2-1 MODE3

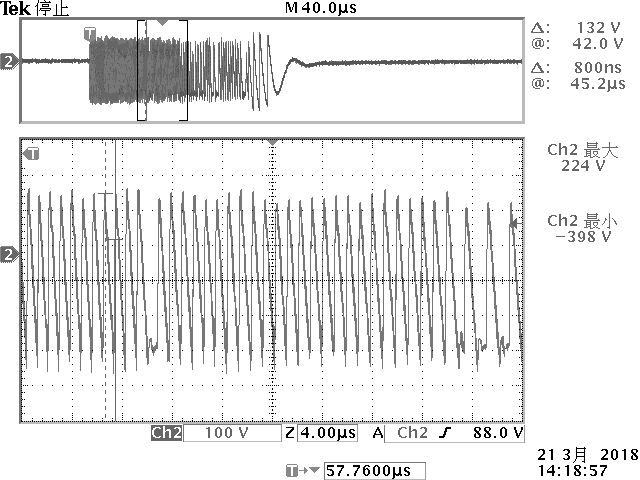

■CI220 A2-2 MODE2

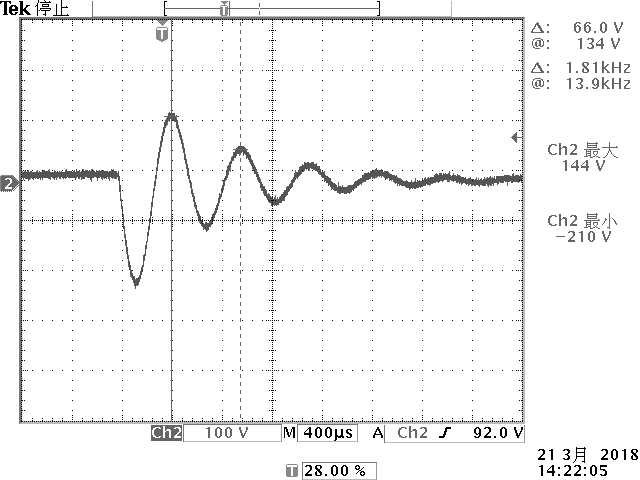

■CI220 C1 MODE2

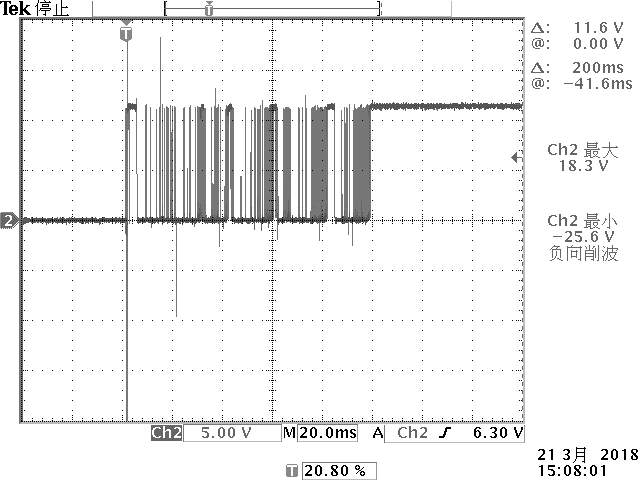

■CI260 Waveform F

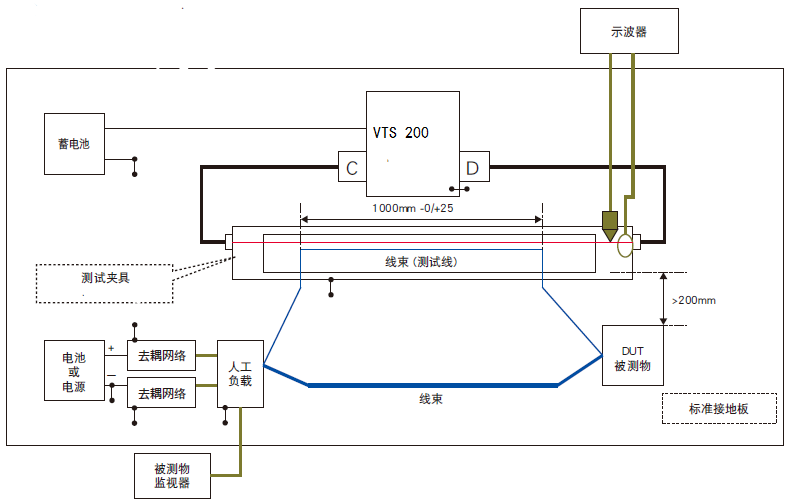

1、試驗配置示意圖RI 130：

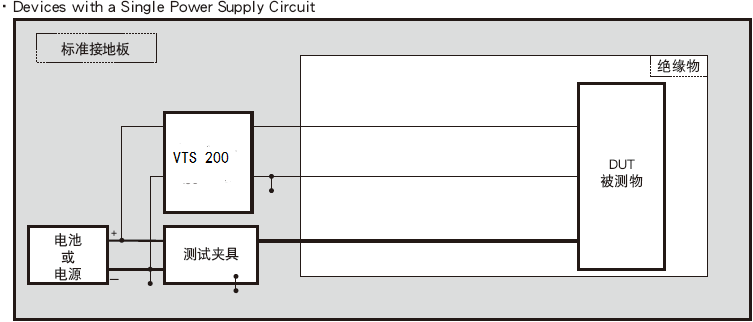

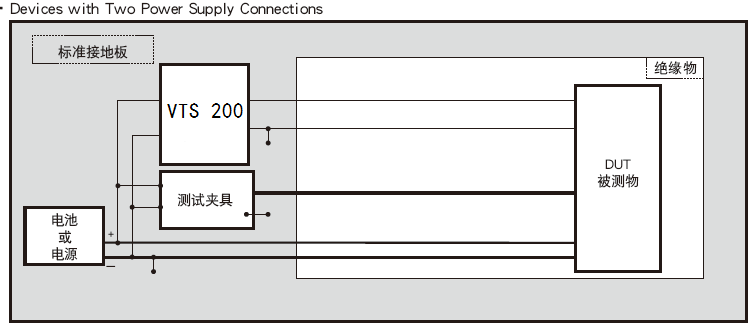

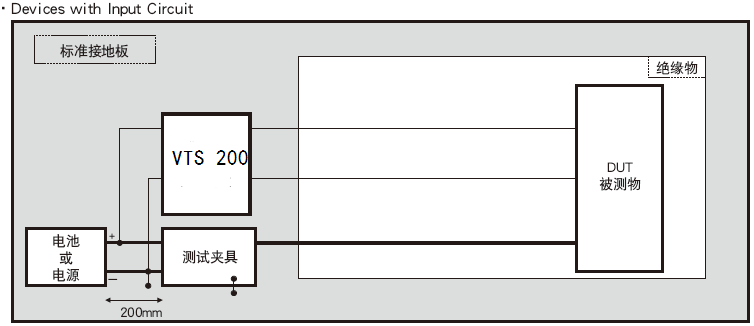

2、試驗配置示意圖CI 220：
|
技術參數 |
|||||
|
DC最大輸入 電壓 |
DC 13.5 V |
||||
|
DC最大輸出 電流 |
10 A -20 A（標配10 A繼電器） |
||||
|
測試模式 |
序列或無限循環 |
||||
|

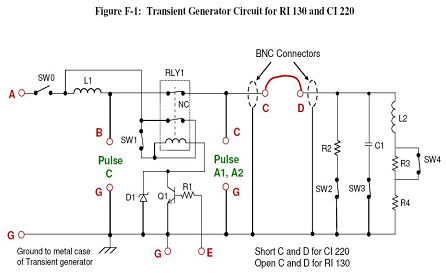

電阻R1 |
51 Ω, 25 W |
||||
|
電阻R2 |
220 Ω± 5%, 2 W |
||||
|
電阻R3 |
33 Ω± 5%, 10 W |
||||
|
電阻R4 |
6 Ω± 5%, 50 W |
||||
|
電容C1 |
100 nF 電容, 400 V |
||||
|
電感L1 |
5 uH 電感 |
||||
|
電感L2 |
100 mH 電感 |
||||
|
二極管D1 |
穩壓二極管, 39 V, 5 W |
||||
|
晶體管Q1 |
NPN 晶體管 |
||||
|
SW0 - SW4 |
單投開關 |
||||
|
RLY1 |
12 V AC 繼電器, NC contact used (Potter & Brumfield KUP-14A15-12) |
||||
|
測試程序 |
|||||
|
符合 EMC-CS-2009 FMC1278-2016 標準 |
CI 220: A1, 模式 M1, M2 CI 220: A2-1, 模式 M1, M2, M3 CI 220: A2-2, 模式 M1, M2, M3 CI 220: C-1, 模式 M2, M3 CI 220: C-2, 模式 M2 和 M3 |
||||
|
CI 260: F |
|||||
|
RI 130: A2-1, 模式 M2 和 M3 RI 130: A2-2, 模式 M2 和 M3 需使用 Ford 標準推薦的測試夾具 |
|||||
|
輸入、輸出 |
|||||
|
輸入 |
4 mm 安全實驗室接頭，用于直流供電 |
||||
|
輸出 |
4 mm 安全實驗室接頭，用于 CI 220 和 CI 260 測試； 50 ohm BNC 接頭用于 RI 130 測試 |
||||
|
LED 指示燈 |
顯示： - 測試狀態 - 測試項 (ID) - 波形 - 模式 |
||||
|
輸出波形和電流值 |
|||||
|
試驗項目 |
輸出波形 |
Mode |
施加時間 *1 |
最大輸出電壓 |
輸出端 |
|
RI130 |
A2-1 |
2 |
60 |
*2 |
SOURCE SINK |
|
3 |
|||||
|
A2-2 |
2 |
||||
|
3 |
|||||
|
CI220 |
A1 |
1 |
120 |
10 |
PULSE A，F+ GND- |
|
2 |
|||||
|
A2-1 |
1 |
||||
|
2 |
20 |
||||
|
3 |
|||||
|
A2-2 |
1 |
||||
|
2 |
|||||
|
3 |
|||||
|
C-1 |
2 |
50 |
PULSE C，F+ GND- |
||
|
3 |
|||||
|
C-2 |
2 |
||||
|
3 |
|||||
|
CI 260 |
F |
- |
60 |
10 |
PULSE A，F+ GND- |
|
通用參數 |
|||||
|
保險絲 |
20 A，用于被試設備供電電流 |
||||
|
保護 |
針對過壓和反極性提供電子保護 |
||||
|
供電電源 |
12 V電池/電源故障模擬器APS或APG系列 |
||||
|
環境溫度 |
15-35 ℃ |
||||
|
相對溫度 |
35%-85% RH（無凝露） |
||||
|
外形尺寸 |
335 x310 x195 mm |
||||
|
重量 |
約7.2 kg |
||||
|
隨機標配 |
||
|
測試線、保險絲、接地線、BNC連接線、檢測報告、質保書、說明書 |
||
|
選配 |
||
|
測試夾具TF 1315
|
外觀尺寸：1345mm*110mm*152mm 重量：約5Kg
|
|
|
繼電器KUP-14A15-12
|
開關電壓：12V 開關電流：10A 觸點方式：3PDT |
|
