電源線尖峰脈沖發生器 TPS-CS106
型號：TPS-CS106

產品簡介

TPS-CS106電源線尖峰脈沖發生器是針對GJB 151A-1997、GJB 152A-1997、GJB 151B-2013和MIL-STD-461F標準中的CS106測試要求而設計開發的一款產品。
PDF下載在線詢價

根據您的需求在線定制>>

  • 產品特點
  • 產品標準
  • 產品參數
  • 產品配件
  • 售后服務
  • 產品視頻
TPS-CS106電源線尖峰脈沖發生器是針對GJB 151A-1997、GJB 152A-1997、GJB 151B-2013和MIL-STD-461F標準中的CS106測試要求而設計開發的一款產品。能夠以最高100Hz脈沖重復頻率施加在EUT不接地輸入電源線上，測試持續時間高達30分鐘，最高滿足1000V脈沖峰值線性調節。TPS-CS106設計基于第三代智能化控制平臺，獨特的彩色觸摸屏操作界面具有良好的人機對話功能，操作過程方便簡單，只需在參數設置頁面進行簡單的試驗需求設置，即可完成各種測試過程自動執行，具有系統集成度高、控制智能化、操作簡便、節省測試時間等優點。

特點：
 >  5.7寸彩色觸摸屏前面板操作；
>  滿足GJB151A、152A、151B中的CS106測試要求；
>  滿足MIL-STD-461F中的CS106測試要求；
>  脈沖重復頻率最高100 Hz；
>  多種故障自動判斷；
>  EUT帶載電流高達300 A；
>  兼容新老標準；

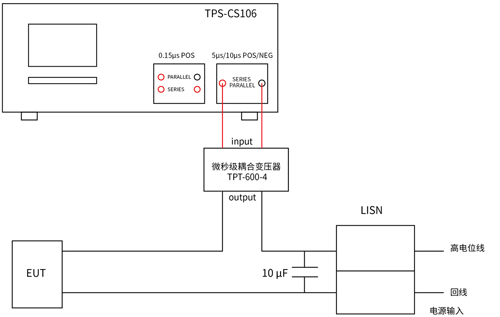

測試連接示意圖1:  5/10 μs串聯試驗



測試連接示意圖2:  0.15 μs串聯試驗



測試連接示意圖3:  5/10 μs并聯試驗



測試連接示意圖4：0.15 μs并聯試驗



  • MIL-STD-461F
  • GJB 151B-2013
  • GJB 151A-1997
  • GJB 152A-1997

技術參數

設備型號

TPS-CS106

TPS-CS106(1000V)

測試電壓范圍

0 ~ 600 V（連續可調）

0.15 μs ：0 ~ 600 V（連續可調）

5 μs/10 μs ：0 ~ 1000 V（連續可調）

校準電壓

100 V ~ 600 V， ±10%

0.15 μs ：100 V ~ 600 V， ±10%

5 μs/10 μs ：100 V ~ 1000 V， ±10%

GJB 151A-1997
GJB 152A-1997
波形參數、阻抗

0.15 μs脈沖寬度（50%-0%）

≤0.15 μs   (<5 Ω)

5 μs脈沖寬度（50%-0%）

≤5 μs   (<2 Ω)

10 μs脈沖寬度（50%-0%）

≤10 μs  (<1 Ω)

GJB 151B-2013
MIL-STD-461F
波形參數、阻抗

上升時間（0%-100%）

1.5 μs±0.3 μs

下降時間（100%-0%）

3.5 μs±0.3 μs

脈沖寬度（0%-0%）

5.0 μs（±10%）

反向過沖幅度

≤30% Vp

反向過沖持續時間

＜20 μs

源阻抗

≤2 Ω

輸出極性

正、負(0.15 μs僅正)

觸發

外部、自動、手動

脈沖重復頻率

標配：1~20 pps

可定制配置：
1~50 pps (0.15 μs)
1~100pps (5 μs & 10 μs)

外部相位同步

0°~ 360°，電源頻率50 Hz-1000 Hz；可異步

并聯模式

耦合器內置

串聯模式

5 μs/10 μs 耦合器外置(32 A, 50 A, 100 A, 200 A, 300 A可選，更高電流可定制);

0.15 μs耦合器內置（32 A, 50 A）;

0.15 μs耦合器外置（100 A, 200 A, 300 A可選，更高電流可定制）

輸出端口

4 mm插頭

校準電阻

外置

通用參數

顯示屏

5.7英寸TFT觸摸屏

工作電源范圍

AC 220 V 50 Hz

保險絲

6A

最大功耗

200 W

機箱尺寸

19英寸/4U

儀器重量

約20 kg

溫度范圍

15 ℃~35 ℃

濕度范圍

45% - 75%

氣壓范圍

86 kPa – 106 kPa


標配附件

說明書、測試線、電源線、保險絲，接地線

1、校準電阻模塊CRM 050


無感電阻：5 Ω
尺寸：60*65*30 mm (長*寬*高)
重量：0.1 kg

600V系統配置：

1、微秒脈沖變壓器 TPT-600-5


用于5 μs、10 μs波形耦合
耦合脈沖電壓：Max 600 V
副邊通流能力：Max 300 A
尺寸：250 mm（寬）*185 mm（高）*400 mm（深）
重量：15.5 kg

2、0.15 μs波形模塊 TPS-CS106-1


用于輸出0.15 μs波形
耦合脈沖電壓：Max 600 V
副邊通流能力：Max 300 A
尺寸：250 mm（寬）*185 mm（高）*400 mm（深）
重量：6.5 kg

1000V系統配置：

3、微秒脈沖變壓器TPT-1000-1


用于5 μs、10 μs波形耦合
耦合脈沖電壓：Max 1000 V
副邊通流能力：Max 300 A
尺寸：250 mm（寬）*185 mm（高）*400 mm（深）
重量：15.5 kg

4、 0.15 μs波形模塊TPS-CS106-100


用于輸出0.15 μs波形
耦合脈沖電壓：Max 600 V
副邊通流能力：Max 300 A
尺寸：250 mm（寬）*185 mm（高）*400 mm（深）
重量：6.5 kg

選配附件

1、微秒脈沖變壓器 TPT-600-4


用于5 μs、10 μs波形耦合

耦合脈沖電壓：Max 600 V

副邊通流能力：Max 50 A

尺寸：185*140*45 mm (長*寬*高)

重量：約5 kg

2、穿心電容器 DCM 4032


電壓：500 V AC ，電流：32 A

電容：10 μF

尺寸：225*100*100 mm(長*寬*高)

重量：2.5 kg

3、穿心電容器 DCM 4050


電壓：500 V AC ，電流：50 A

電容：10 μF

尺寸：225*100*100 mm(長*寬*高)

重量：2.5 kg

4、穿心電容器 DCM 40100


電壓：500 V AC ，電流：100 A

電容10 μF

尺寸：225*100*100mm (長*寬*高)

重量：2.5 kg

5、人工電源網絡 LISN J50


感量：50 μH

通流能力：50 A

尺寸：160*170*410mm(長*寬*高)

重量：3 kg
