產品介紹
APS xxxxDSR系列配置了四象限雙極性放大器，能夠產生電壓跌落、短時中斷和多種電壓變化，模擬可在線束上測得的各種電壓變化現象,輸出內阻可以調節，且內置了信號發生器，用戶可以通過PC軟件編輯并輸出空白的任意波，也可作為電池供電模擬和直流電壓源使用。在實驗室測試時，APS xxxxDSR系列可替換車輛蓄電池。Pulse 2b、Pulse 4、正弦波噪聲和其它復雜電壓變化模擬測試都可以由APS xxxxDSR系列模擬器來實現。非常適合ISO 7637/16750傳導瞬態測試。APS xxxxDSR系列擁有模擬符合國際標準和眾多汽車廠家標準要求的多種電池供電波形。作為強大的直流電源，在汽車瞬變脈沖測試中為被試設備供電，48 V、42 V、24 V和12 V四種供電電壓類型全滿足。
產品特點
>輸出阻抗可調
>電壓壓降自動補償功能
>最高測試電壓可達80 V
>最大測試電流可達100 A
>四象限雙極性放大器
>可將外部模擬輸入波形的波形放大
>輸出頻率最高可達到300 kHz以上的高帶寬
>內置信號發生器，可以編輯任意波
>可模擬多種供電波形，如迭加噪聲等
>以太網、RJ45接口，用于PC遠程控制、打印測試報告

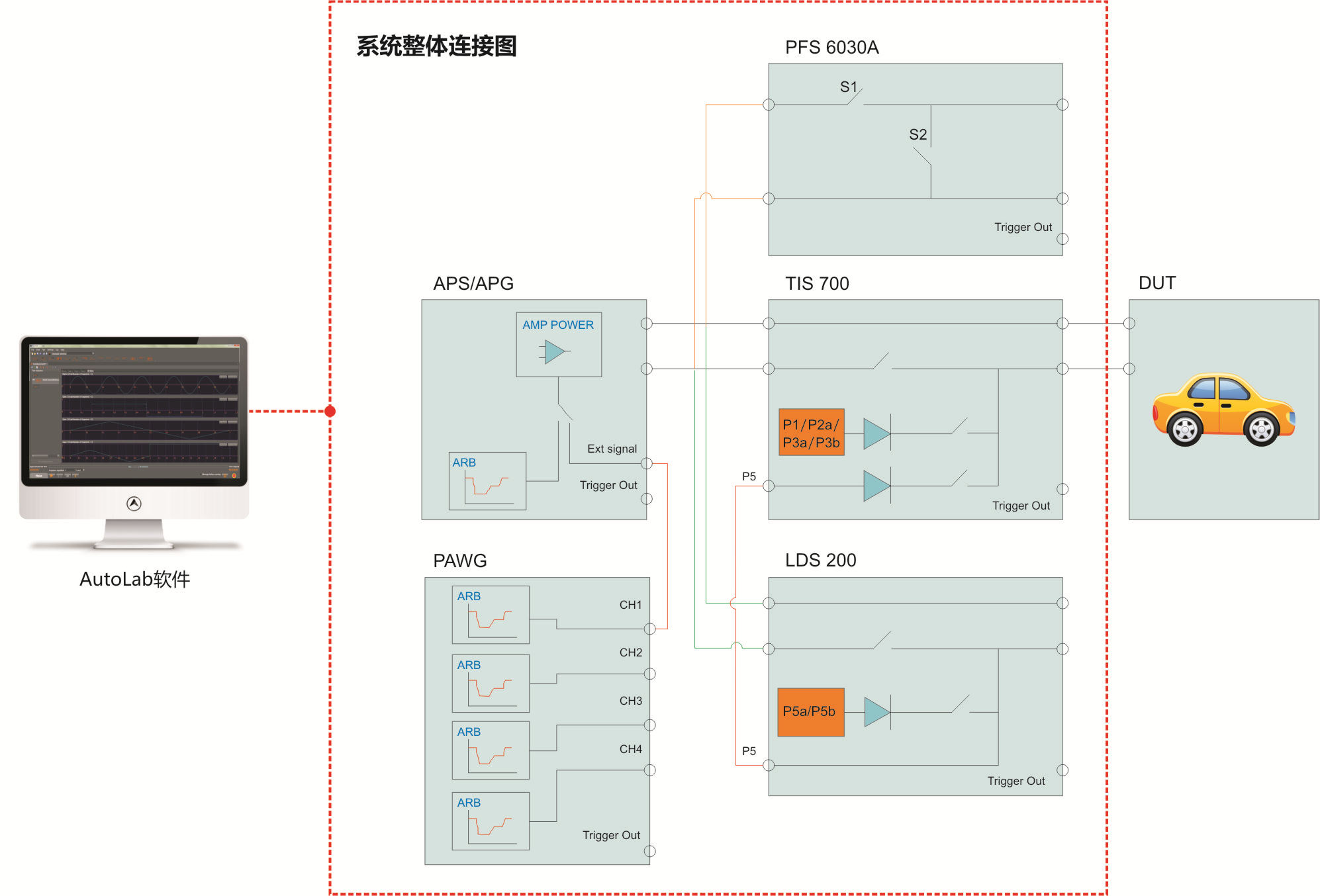

上圖中PAWG信號發生器已經內置如APS xxxxDSR系列儀器中，提高了集成度，便于布置試驗場地。
儀器命名規則如下，以APS 80I100DSR舉例：
APS ：電源電壓變化模擬器；
80 ：最大電壓80V；40：40V、60：60V；
I ：代表負電壓的等級，D：0V、E：-15V、F：-20V、G：-40V、H：-60V、I：-80V；
100 ：輸出電流等級，可分為10A、30A、50A、100A；
D ：四象限、雙極性電源（型號中不帶D則為單極性電源）；
S ：內置PAWG信號發生器（型號中不帶S則為無內置信號發生器）；
R ：輸出阻抗可調（型號中不帶R則為輸出阻抗不可調）。
了解更多產品信息請訪問：電源電壓變化模擬器APS xxxxDSR系列
