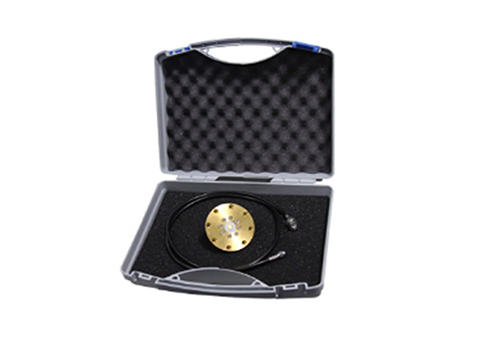

ESD-CALA校準裝置由校準靶心BX602、同軸線和轉接頭組成。BX602是同軸電流靶心，依據IEC/EN 61000-4-2 Ed.2要求設計，用于監(jiān)測判斷靜電放電發(fā)生器輸出EDS脈沖波形參數是否滿足法規(guī)要求。靶心外接（JZ602 JZ603）的衰減器用于連接示波器的輸入功率匹配。
特點：
> 依據IEC61000-4-2 :2008
> 2Ω阻抗 ± 5%
> 測試電壓高達 30kV
> 插入損耗± 0.5dB 在1GHz
> 插入損耗±1.2dB 在4GHz
> 包括BX602、同軸線和轉接頭
> 選配：校準靶心用錐形適配器（BX602-AD）
|
技術參數 |
|
|
ESD測試電壓 |
Max 30KV |
|
插入損耗 |
±0.5dB 1GHz ±1.2dB 4GHz 這個必須按照“靶心-衰減器-電纜”。靶心本身無需測試 |
|
安裝方式 |
靶心應該安裝在屏蔽室的墻上或者安裝在一個至少1.2m*1.2m 面積的金屬板上 |
|
輸出端子 |
同軸SMA連接器 |
|
衰減器 |
根據示波器的輸入功率，外接一個衰減器到BX602的輸出端 |
|
隨機標配 |
||
|
ESD校準靶芯、同軸線、轉接頭、使用說明書 |
||
|
選配附件 |
||
|
衰減器JZ602 |
20dB |
|
|
衰減器JZ603 |
30dB |
|
|
BX602-AD 校準適配器 |
50ohm適配線用于BX602驗證；50ohm±2%，4GHz， IEC/EN 61000-4-2標準 |
|
