DOS 300系列阻尼振蕩波模擬器可以模擬安裝在高壓或中壓電源線、控制線和信號線上產生的可重復性瞬變現象以及由隔離刀閘切合高壓母線產生的阻尼振蕩磁場現象。DOS 300能夠完成 IEC 61000-4-18標準要求的慢速阻尼振蕩波的測試以及IEC 61000-4-10阻尼振蕩磁場的測試(選購)。
特點：
> 5.7寸彩色觸摸屏前面板操作；
> 最高電壓可達3.3 KV；
> 最高可輸出持續100 A/m磁場強度；（選配）
> 內置三相耦合/去耦網絡，最大電流可達300 A；
> LAN以太網接口，用于遠程控制；
DOS 300系列命名參考：
|
IEC 61000-4-18慢速阻尼振蕩波形技術參數 |
|||
|
測試電壓范圍 |
0.2 KV～3.3 KV ,±10%（源端口） |
||
|
極性 |
正、負(磁場有正負極模式) |
||
|
源阻抗 |
200 ohm ±20% |
||
|
上升時間 |
75 ns ±20% |
||
|
重復頻率 |
1～500 Hz,可調 100 kHz (1～50 Hz) 1 MHz (1～500 Hz) 注：校驗頻率為400 Hz |
||
|
振蕩頻率 |
100 kHz，1 MHz ±10% |
||
|
衰減率 |
PK5＞PK1的50%，Pk10＜PK1的50% |
||
|
脈沖持續時間 |
1～99 S |
||
|
脈沖間隔 |
1～99 S |
||
|
重復次數 |
1～999 |
||
|
觸發方式 |
自動、手動 |
||
|
同步 |
0°～360°, 1°步進設置或隨機方式 |
||
|
耦合網絡 |
內置三相交、直流自動耦合/去耦網絡 |
||
|
通用參數 |
|||
|
顯示屏 |
5.7英寸TFT觸摸屏 |
||
|
工作電源范圍 |
AC 110 V/220 V，±10%，50 Hz/ 60 Hz (大陸地區默認AC 220 V 50 Hz) |
||
|
保險絲 |
6 A |
||
|
最大功耗 |
200 W |
||
|
儀器工作狀態指示 |
前面板LED指示、LCD顯示 |
||
|
機箱尺寸 |
4U、6U、22U、35U |
||
|
儀器重量 |
依機箱尺寸30 kg ～ 550 kg不等 |
||
|
環境溫度 |
15 ℃～35 ℃ |
||
|
相對濕度 |
45 % ～75 % |
||
|
大氣壓力 |
86 kPa ～106 kPa |
||
|
IEC 61000-4-10阻尼振蕩磁場技術參數（選配） |
|||
|
測試電流范圍 |
5 A ～120 A ±10% |
||
|
極性 |
正、負、先正后負 |
||
|
重復頻率 |
1～500 Hz可調 100 kHz (1 ～50 Hz) |
||
|
振蕩頻率 |
100 kHz，1 MHz ±10% |
||
|
衰減率 |
PK5＞PK1的50%，PK10＜PK1的50% |
||
|
脈沖持續時間 |
1～99 S |
||
|
脈沖間隔 |
1～99 S |
||
|
重復次數 |
1～999 |
||
|
IEC 61000-4-18 CDN 418系列 耦合/去耦網絡（選配） |
|||
|
CDN 418AFL8(4A) |
脈沖電壓: 4 kV 耦合模式: 電容耦合 最大電流: 4 A GDT耦合: CD 418G（可選配） TVS耦合: CD 418T（可選配） |
||
|
CDN 418TH8 |
脈沖電壓: 4 kV 耦合模式: 電容耦合 最大電流: 1 A |
||
|
磁場線圈TCXS 111（選配） |
|||
|
磁場強度 |
1 A/m～400 A/m |
||
|
測試時間 |
≤100 A/m持續運行5小時 |
||
|
100 A/m以上 ＜10 S |
|||
|
整體線圈尺寸 |
1400×1000 mm長×寬 線圈高度可調行程：500 mm |
||
|
線圈尺寸 |
1000×1000 mm 長×寬，單匝 |
||
|

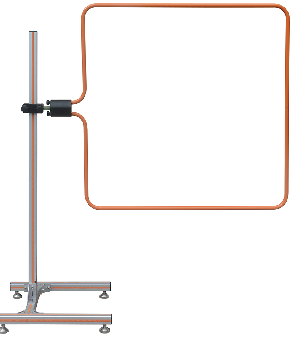

線圈圖片 |
|
||
|
DOS 300系列選型 |
|||
|
型號 |
內置耦合/去耦網絡額定交流電壓 |
內置耦合/去耦網絡額定直流電壓 |
內置耦合/去耦網絡額定電流 |
|
DOS 300(2XXX) |
無 |
無 |
無 |
|
DOS 300(138X16) |
380V |
無 |
16A |
|
DOS 300(1384016) |
380V |
400V |
16A |
|
DOS 300(3384016) |
380V |
400V |
16A |
|
DOS 300(122X10) |
220V |
無 |
10A |
|
DOS 300.2(169100100) |
690 V |
1000V |
100A |
|
DOS 300.2(1384032) |
380V |
400V |
32A |
|
DOS 300.2(3384032) |
380V |
400V |
32A |
|
DOS 300.2(3694032) |
690V |
400V |
32A |
|
DOS 300.2(14410032) |
440V |
1000V |
32A |
|
DOS 300.3(170150300) |
700V |
1500V |
300A |
|
根據客戶需求可定制 |
|||
|
隨機標配 |
|
電源線、測試線、接地線、保險絲、說明書 |
