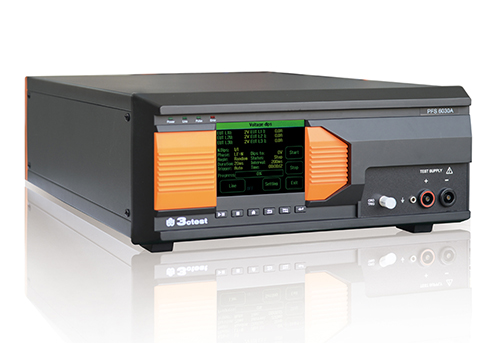

PFS XXA1系列汽車電源故障模擬器是一臺獨立式測試設備，利用半導體固態電子開關技術，可以在模擬電壓暫降和跌落(微中斷)時令電壓快速上升或下降的時間控制在1μs以內。獨創的輸出阻抗可變技術，更能真實的模擬電源故障（其中高阻抗模擬電源開路、低阻抗模擬電源短路），并且在不同負載（純阻性）下保證波形符合標準。
對PFS XXA1系列汽車電源故障模擬器的操作既可手動進行，也可以通過以太網接口，由AutoLab軟件來控制。直流切換開關最大可以承載60V，支持42V供電系統的測試。
特點：
> 5.7寸彩色觸摸屏前面板操作；
> 用于電壓暫降和短時中斷的獨立式測試設備；
>開關時間：≤200ns(滿足GM3172 9.2.18 )并同時兼容≤1μs (LV124、VW 80000等)
> 獨立的接地回路開關
DC+ 電源線開關
DC- 接地線開關
> 具有電子短路保護功能；
> 額定電壓60V直流；
> 標準測試程序；

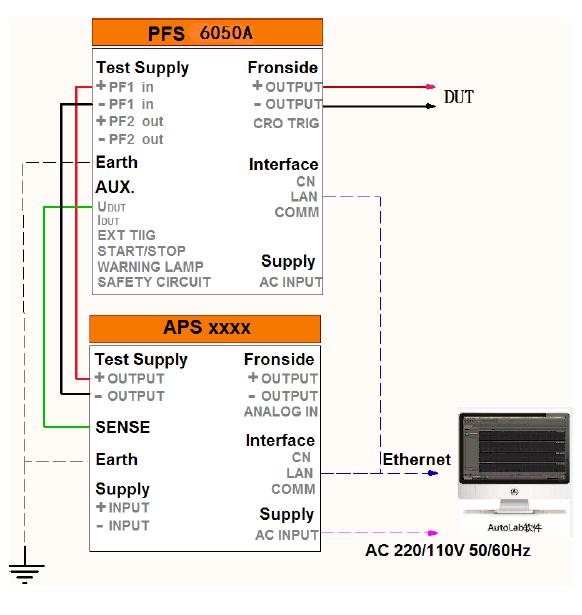

測試連接示意圖：
|

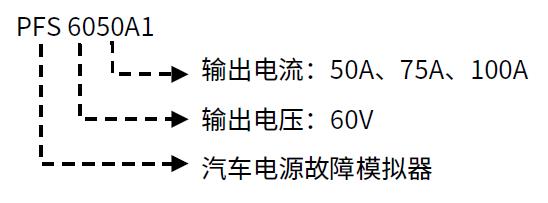

PFS 60XXA1技術參數 |
|
|
輸入端電壓 |
0–60 V |
|
開關 |
2個線路開關 DC+ 電源線 DC- 接地線 |
|
額定電流 |
PFS 6050A1 50A PFS 6075A1 75A PFS 60100A1 100A |
|
開關時間 |
≤200ns(滿足GM3172 9.2.18 )并同時兼容≤1us (LV124、VW 80000等) |
|
峰值電流 |
PFS 6050A1 100A持續時間500 ms PFS 6075A1 150A持續時間500 ms PFS 60100A1 200A持續時間500 ms |
|
輸出阻抗 |
高阻或低阻 |
|
保護電路 |
過壓（60V）、極性反接、過流保護、短路保護 |
|
跌落持續時間td |
1us – 1 s |
|
重復率 |
1 ms – 99.9s |
|
觸發方式 |
自動、手動 |
|
通用參數 |
|
|
顯示屏 |
5.7英寸TFT觸摸屏 |
|
工作電源范圍 |
AC 110V/220V，±10%，50/60Hz（中國大陸地區，默認AC 220V） |
|
尺寸 |
19" / 4U |
|
重量 |
約30kg |
|
溫度范圍 |
15–35℃ |
|
濕度范圍 |
45%–75% |
|
氣壓范圍 |
86kPa–106kPa |
|
通用開關 |
|
|
開關阻抗 |
電源線：＜ 50mohm |
|
內置開關 |
短路開關（DC+和DC-） 阻抗＜ 100mohm |
|
內置開關 |
高阻、低阻 |
|
隨機標配 |
|
|
主機一臺、說明書、檢測報告、測試線、保險絲、校準電阻 PFS-R1Ω 、PFS-R100Ω、PFS-R1000Ω。 |
|
|
選配器件 |
|
|
1. 輸入電源電壓80V、100V可定制
|
