大電流注入試驗系統
飛機在強對流天氣飛行時，受到雷電的直接附著作用，產生高溫、高壓和強電磁力，對飛機造成燃燒、溶蝕、爆炸、結構畸變和強度降低等效應。我司自主研發的雷電大電流物理損毀試驗系統是一套非常復雜的脈沖電流測試系統，完全符合美國軍標MIL-STD-464C、SAE ARP5412、DO160 section23等飛機防雷標準要求，可以模擬飛機的直接附著雷擊區域應承受由ABCD個波形組成的大電流連續波形進行直接效應雷擊，整套系統包含4套脈沖電流發生器。

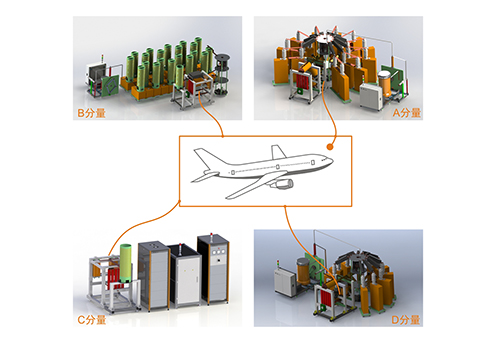

本套雷擊系統主要包括4套發生器，5套控制系統，1套測量分析系統，用于分別產生A、B、C和D 四個分量波形的產生，各發生器之間通過工業現場總線通訊，可實現4套發生器分別獨立試驗，以及集中總控功能。
輸出波形

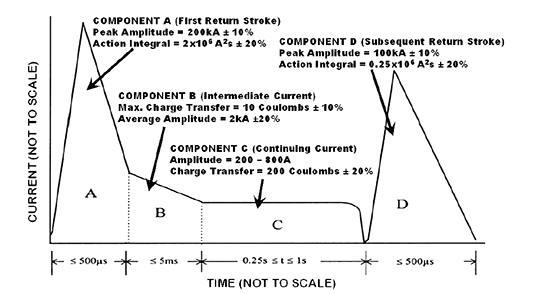

LCG 464C飛機雷電直接效應大電流注入試驗測試系統，測試波形主要包含A（AH）、B、C（C*）、D四種六個波形，如下圖所示。
圖 飛機測試波形連續波
波形A，電流峰值200kA±10%，作用積分2×106A2·s±20%（在500μs內），上升（峰值前10%-90%）時間不大于50μs，電流衰減到波峰的1%時間不超過500μs。此階段電流可以是單向（配合Crowbar單元）或者震蕩的。
波形AH，電流峰值150kA±10%，作用積分0.8×106A2·s±20%（在500μs內），上升（峰值前10%-90%）時間不大于37.5μs，電流衰減到波峰的1%時間不超過500μs。此階段電流可以是單向（配合Crowbar單元）或者震蕩的。
波形B，平均電流幅值2kA±10%，最大電荷量小于10庫侖±10%，持續時間不超過5ms。此階段電流必須是單向的方波電流，或用指數或線性衰減電流代替。
波形C，電流幅值200-800A，電荷量200庫侖±20%，持續時間0.25-1s。此階段電流必須是單向的方波電流，或用指數或線性衰減電流代替。
波形C*，電流平均幅值不小于400A，持續時間為組合波形駐留時間減去5ms，組合波形持續時間區間為1-50ms。此階段電流必須是單向的方波電流，或用指數或線性衰減電流代替。
波形D，電流峰值100kA±10%，上升（峰值前10%-90%）時間不大于25μs，電流衰減到波峰的1%時間不超過500μs，作用積分為0.25×106A2·s±20%（在500μs內），此階段電流可以是單向（配合Crowbar單元）或震蕩電流。
自適應Crowbar單元介紹：
發生器A和D可選配自適應Crowbar單元以實現單向（指數波）輸出，相比傳統的間隙Crowbar單元，本套自適應Crowbar單元采用固態電子開關，不需要沖擊電壓發生器和二次延時控制點火的要求，真正做到自適應自觸發。另外傳統的間隙Crowbar開關放電聲音大，而采用固態開關其放電噪音大大降低，其應用在減小儲能電容量的同時，提高了設備輸出穩定性。
雷電大電流物理損毀試驗系統配置：
|
序號 |
名稱/型號 |
規格/參數 |
配置方式 |
|
1 |
LCG 200S A分量發生器 |
輸出波形：A分量/波頭小于30us; 作用積分：2*106A2s 輸出峰值：200kA（10%～100%） 單獨使用可輸出振蕩波 采用觸摸屏控制，可獨立運行 |
標配 |
|
2 |
CB100 Crowbar單元 |
額定工作電壓：100kV 額定電流：200kA 工作方式：自適應觸發 配合A分量發生器可可輸出指數波 |
可選 |
|
3 |
LCG 2M B分量發生器 |
輸出波形：B分量/方波 持續時間：5mS 輸出峰值：2kA（±10%） 采用觸摸屏控制，可獨立運行 |
標配 |
|
4 |
CN 100 耦合去耦單元 |
耦合電流：B分量 去耦電壓：100kV 去耦脈寬：100us 用于ABCD并聯輸出時造成B分量發生器損壞 |
標配 |
|
5 |
LDC 200 C分量發生器 |
輸出波形：C分量/直流波形 持續時間：0.02-2s可調 輸出幅值：200A（2s）、400A（0.5s） 采用觸摸屏控制，可獨立運行 |
標配 |
|
6 |
CN 100 耦合去耦單元 |
耦合電流：C分量 去耦電壓：100kV 去耦脈寬：100us 用于ABCD并聯輸出時造成C分量發生器損壞 |
標配 |
|
7 |
DN5200 二次去耦單元 |
耦合電流：200A持續,800A(0.5s) 去耦電壓：10kV 去耦方式：差模去耦 用于在ABCD并聯輸出時，避免C分量發生器損壞 |
標配 |
|
8 |
LCG 100S D分量發生器 |
輸出波形：D分量/波頭小于15us; 作用積分：0.25*106A2s 輸出峰值：100kA（10%～100%） 單獨使用可輸出振蕩波 采用觸摸屏控制，可獨立運行 |
標配 |
|
9 |
CB100 Crowbar單元 |
額定工作電壓：100kV 額定電流：200kA 工作方式：自適應觸發 配合D分量發生器可可輸出指數波 |
可選 |
|
10 |
MCS64C |
6路觸發光纖輸出 間隔時間：0us-99s 觸發時間：0us-99s 使用4臺泰克示波器光纖組網測量 可同時對4臺發生器進行控制，實現同時工作，順序放電。 MCS上位機控制測量分析一體系統 4波智能分析組合 對數坐標顯示 |
標配 |

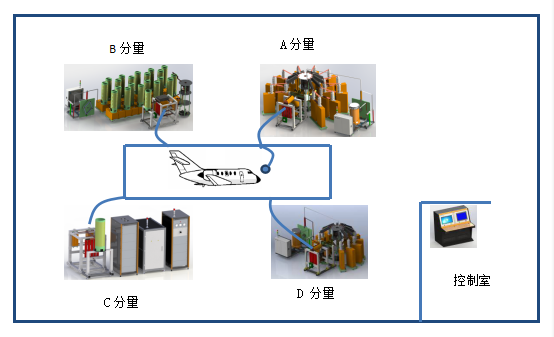

布局示意圖：
雷電直接效應-大電流損毀試驗布局示意圖
