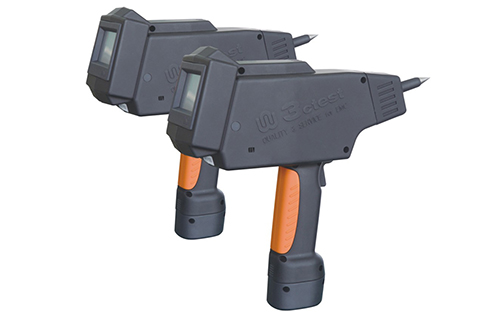

手持式靜電放電模擬器 EDS 20H
型號：EDS 20H

產品簡介

EDS 20H手持式靜電放電發生器。依照 EN/IEC 61000-4-2 等要求精確地模擬靜電放電脈沖干擾，根據人體工程學設計，無額外的機箱，可用電池和電源適配器供電。LCD觸摸屏簡單易操作，RC模塊可更換，內置
PDF下載在線詢價

根據您的需求在線定制>>

  • 產品特點
  • 產品標準
  • 產品參數
  • 產品配件
  • 售后服務
  • 產品視頻

人體對物體或兩個物體之間的靜電有時會產生高達數千伏的電壓，可能引起電氣、電子設備的電路發生故障，甚至損壞。

EDS 20H是一款領先的智能型靜電放電發生器,也是中國首推自主研發生產的手持式靜電放電模擬器，依照 EN/IEC 61000-4-2 等要求精確地模擬靜電放電脈沖干擾，根據人體工程學設計，無額外的機箱，可用電池和電源適配器供電。LCD觸摸屏簡單易操作， RC模塊可更換，內置溫度濕度計，確保了在各種測試場合使用的可靠性。

特點：
> 人體工程學設計
> LCD觸摸屏控制
> 溫濕度記錄和保護
> 自動極性轉換
> 放電模塊可互換
> 內置標準測試程序庫
> 智能檢測空氣放電失效性
> 電池支持長時間測試
> 一體化設計（無機箱）

  • ITU-T K.20
  • IEC 61000-6-2
  • IEC 61000-6-1
  • IEC 61326
  • GB/T 17626.2
  • ISO 14304
  • IEC 61340-3-1
  • Bellcore GR-1089-Core
  • IEC 61000-4-2
  • EN 61000-6-1
  • EN 61000-6-2
  • EN 61326

技術參數

接觸放電

1000V – 20,000V（±5%）

空氣放電

1000V – 20,000V（±5%）

電壓步進

100V

保持時間

大于 5s

極性

正、負

RC模塊識別

自動識別并LCD顯示

溫濕度

內置溫濕度計，記錄和保護功能

脈沖重復頻率

單次/0.1/0.2/0.5/1/2/5/10/20Hz

觸發模式

手動&自動

脈沖計數

1-9999

接觸放電模式

150pF/330 ohm

簡易程序

依據各種標準等級進行測試

上升時間

0.8ns ± 25%

快速啟動測試程序

參數在線可調，簡單迅速，易于操作

評估程序

進行20Hz接觸放電，對受試設備的測試點進行評估

標準測試程序

符合 IEC/EN61000-4-2

通用參數

重量

約8.5kg

重量（靜電槍）

約1.8kg

環境溫度

15℃-35℃（操作條件）

相對濕度

30%-60%（操作條件）

氣壓范圍

86kPa-106kPa

工作電源

100V-240V（±10%）; 50/60Hz（大陸地區默認AC 220V 50HZ）


標配附件

1、阻容模塊  EDS 20H-RC



150pF/330 ohm

2、放電電極 EDS 20H-CONT



接觸放電頭

3、放電電極 EDS 20H-AIR



空氣放電頭

4、電池充電模塊EDS 20H-BATC



6*2600mAh Ni-MH 充電電池

 5、電源適配器EDS20H-ACDC



連續測試時，用于替代充電電池

6、接地線

2m接地線

7、包裝箱

手提箱

8、資料

原廠測試校準證書和操作手冊

選配附件

1、RC阻容模塊



150pF/2000 ohm (EDS)

330pF/2000 ohm (EDS)

330pF/330 ohm (EDS)

100pF/1500 ohm(EDS)

150pF/150 ohm(EDS)

500pF/500 ohm(EDS)

500pF/5000 ohm(EDS)

200pF/0 ohm(EDS)

500pF/0 ohm(EDS)

500pF/100 ohm(EDS)

可根據用戶需求定制放電模塊

2、放電電極

EDS 20H-CONT



150pF/330 ohm、快速繼電器放電模塊、上升時間 200ps-300ps



3、靜電放電試驗配置 ESDD



垂直耦合板500x500mm

水平耦合板1600x800mm

參考接地板2700x1800mm

測試桌1600x800x800mm，全實木；滿足IEC 61000-4-2要求

接地高壓電阻2 x 470 kohm

4、ESD校準裝置

ESD-CALA



用于IEC/EN61000-4-2的波形校準，包括2 ohm 靶子/4GHz，同軸電纜，使用說明書

5、衰減器JZ602



阻抗：50W

衰減：20db

6、衰減器JZ603



阻抗：50W

衰減：30db

7、EDS REMOTE


實現上位機軟件對儀器的遠程控制功能
  > 可設置客戶信息，自動生成測試報告，并支持測試報告的導出，方便用戶記錄實時數據

8、PC軟件Corelab

>兼容Windows 7, Windows 8 and Windows 10操作系統 ；

>支持以太網接口和串口通訊模式；

>支持參數排程測試、測試序列，一鍵進行測試，操作簡單

>可設置客戶信息，自動生成測試報告，并支持測試報告的導出，方便用戶記錄實時數據；
