通用參數

顯示屏

5.7英寸TFT彩色觸摸屏

工作電壓范圍

AC 110 V/220 V(士10%)，50 Hz /60Hz(士5%)

（大陸地區內默認AC 220 V 50 Hz）

保險絲

6 A

最大功耗

200 W

用戶存儲空間

無窮（PC）

通訊方式

以太網、RJ45

機箱尺寸

19英寸/6U

儀器重量

約41 kg

溫度范圍

15 ℃-35℃

濕度范圍

45%-75%

氣壓范圍

86 kPa-106 kPa

符合IEC 61000-4-4電快速瞬變脈沖群測試

測試電壓范圍

0.25 kV-4.8 kV(±10%）

源阻抗

50 Ω

極性

正、負、正負交替

上升時間

5 ns±30%，50 Ω負載，1000 Ω負載

脈沖波形

5/50 ns，50 Ω和1000 Ω負載

脈沖頻率

0.1 kHZ-1000 kHz

脈沖持續時間

50 ns±30%，50 Ω負載

脈沖群持續時間

0.075 ms-750 ms

50 ns-15/+100 ns，1000 Ω負載

測試持續時間

1 s-9999 s

脈沖群周期

11 ms-9999 ms

同步

0°-360°，1°步進設置或隨機方式

觸發方式

自動、手動、外部觸發

耦合/去耦網絡

內置單相自動耦合/去耦網絡 單相三線AC 220 V 16 A Max 250 V

符合IEC 61000-4-5浪涌抗擾度測試

測試電壓范圍

0.3 kV-6 kV （±10%）

測試電流范圍

0.15 kA-3 kA （±10%）

電壓波形

波前時間1.2 μs（±30%）半峰值時間50μs（±20%）

源輸出阻抗

2 Ω

電流波形

波前時間8μs（±20%） 半峰值時間20 μs（±20%）

耦合電容

9μF、18μF

輸出極性

正、負、正負交替

脈沖周期

5 s-180 s（最短取決于試驗電壓）

耦合電阻

10 Ω、0 Ω耦合電阻可選IEC標準方式或自定義方式

實驗次數

1–999次

浪涌電壓、電流峰值

檢測

前面板BNC輸出

浪涌電壓1000 V:1 V

浪涌電流:500 A:1 V

液晶屏3位數字顯示測量值

同步

0° - 360°, 1° 步進設置或隨機方式

觸發方式

自動、手動、外部觸發

耦合/去耦網絡

內置單相自動耦合/去耦網絡 單相三線AC 220 V 16 A Max 250 V

符合IEC61000-4-8工頻磁場測試（選配增加模塊MFT 400/1200或VMT 系列）

磁場強度

TCXS 111單匝磁場線圈：1  A/m -100 A/m(持續)

100  A/m -400 A/m (1 s-10s短時)

TCXS 113單匝磁場線圈：1  A/m -300 A/m(持續)

300  A/m -1200 A/m (1-10s短時)

電流畸變率

<5%

電流波形

50 Hz/60 Hz 正弦波

短時工作電流范圍

120 A-500 A

持續工作電流范圍

1 A-120 A

試驗持續時間

1 s-28800 s

磁場輸出精度

誤差值1 dB

（極小磁場強度如1A/m需試驗前手動調節校準）

波形間隔時間

1 s-9999 s

磁場線圈尺寸

1000 mm*1000 mm或其他

觸發方式

自動、手動、外部信號觸發

磁場線圈匝數

單匝/三匝

輸出磁場強度

可排程設置

磁場線圈形狀

矩形或其他

符合IEC 61000-4-9脈沖磁場測試（選配增加模塊PMC 1200）

輸出磁場范圍

100 A/m-1200 A/m

波形

上升時間:6.4 μs (±30%);

持續時間:16 μs (±30%)

輸出電流范圍

100 A-2000 A

極性

正、負、正負交替

同步

0°- 360°，1°步進設置或隨機方式

脈沖周期

5 s-99 s（最短取決于試驗電流）

觸發方式

自動、手動、外部信號觸發

磁場線圈形狀

矩形

試驗次數

1-999次

磁場線圈型號

TCXS 111

磁場線圈尺寸

1000 mm *1000 mm

可排程設置

可排程設置

磁場線圈匝數

單匝

符合IEC 61000-4-11 （選配增加模塊VVT 系列，VMT 系列）&IEC 61000-4-29標準的電源失效測試

EUT最大電壓

250 V AC，220 V DC

EUT最大電流

AC/DC 16 A 持續電流;

AC 20 A 持續5 s;

40 A持續3 s;

500 A沖擊電流

EUT電流電壓測量

LCD顯示，BNC端子：電壓100:1，電流10 A:1 V

暫降電平

0%-100%（適用于附件VVT/VMT系列）；0%，40%，70%，80%(適用于附件VVTxxxxSF系列)

中斷電平

0%

暫降、中斷間隔時間

5 ms-9999 ms

暫降、中斷持續時間

0.1-9999周期或1 ms-9999 ms

暫降、中斷上升、下降時間

1 μs -5 μs (100Ω負載)

暫降、中斷試驗時間

1 s-9999 s

電壓變化減少時間

500 ms-9999 ms（50%-100%）或突變（同暫降、中斷上升、下降時間）

1000 ms-9999 ms（0%-100%）或突變（同暫降、中斷上升、下降時間）

電壓變化電平

0-100%

電壓變化降低后持續時間

10 ms-99999 ms

電壓變化增加時間

500 ms-9999 ms（50%-100%）

1000 ms-9999 ms（0%-100%）

觸發方式

手動、自動、外部觸發輸入

同步

0°- 360°，1°步進設置或隨機方式

選型一覽表

名稱

型號

IEC 61000-4-4

IEC 61000-4-5

IEC 61000-4-8

IEC 61000-4-9

IEC 61000-4-11

IEC 61000-4-29

CDN單相三線網絡

組合波雷擊浪涌模擬器

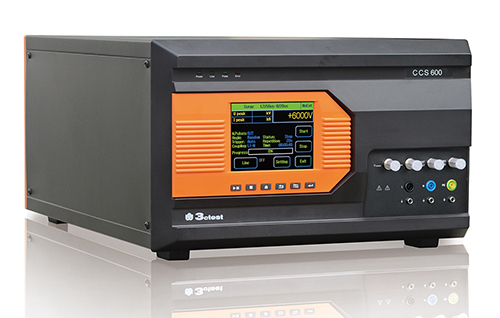

CCS 600

√

√

√

√

√

√

√

脈沖群耦合/去耦網絡

EFTN 3816T

√

雷擊浪涌耦合/去耦網絡

SPN 3816T

√

浪涌及群脈沖耦合/去耦網絡

SEPN 3816T

√

√

SEPN 3832T

√

√

工頻磁場模塊

MFT 400

√

MFT 1200

√

交流電壓暫降、短時中斷、電壓變化模塊

VVT 2216S

√

VVT 2216SV

√

電源故障及工頻磁場模塊

VMT 2216S

√

√

VMT 2216SV

√

√

脈沖磁場轉換器

PMC 1200

√

附  件

 說明書、保險絲*2，扁平接地線，射頻電纜，測試線，電源線
