拋負載脈沖模擬器LDS 200Nxx系列
型號：LDS 200Nxx系列

產品簡介

LDS 200Nxx系列所產生的拋負載脈沖可滿足ISO 7637-2、ISO16750-2以及眾多汽車廠家的與之相同或類似種類標準，例如福特、克萊斯勒等。
PDF下載在線詢價

根據您的需求在線定制>>

  • 產品特點
  • 產品標準
  • 產品參數
  • 產品配件
  • 售后服務
  • 產品視頻
LDS 200Nxx系列拋負載模擬器是模擬交流發電機正在向電池輸入電流的過程當中，電池與交流發電機突然斷開連接（例如：腐蝕造成的突然斷開）的情況下產生的拋負載高能量脈沖，該脈沖具有很強的破壞性。LDS 200Nxx系列模擬器可以模擬非抑制或抑制集中拋負載高能量脈沖波形,持續時間達數百毫秒甚至更長。LDS 200Nxx系列所產生的拋負載脈沖可滿足ISO 7637-2、ISO16750-2以及眾多汽車廠家的與之相同或類似種類標準，例如福特、克萊斯勒等。通過內置箝位限幅電路，LDS 200Nxx還能產生符合國際標準和汽車廠家標準的限幅拋負載脈沖，在輸出抑制電壓波形時，脈沖寬度不發生變化。

特點：
> 5.7寸彩色觸摸屏前面板操作；
> 可產生限幅拋負載脈沖；
> 內置可調源阻抗；
> 脈沖持續時間最高可達1200ms(內阻2Ω以上)；
> 滿足更多廠家測試要求；
> 內置60V/30A或50A或100A或200A耦合器；
> 具有DUT電流檢測及過流保護功能；
> 以太網RJ45接口，用于PC遠程控制、打印測試報告。

命名規則：

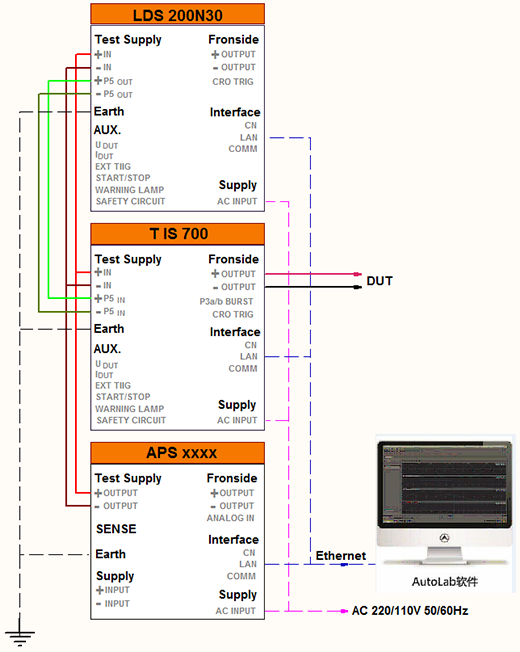

測試連接示意圖1：

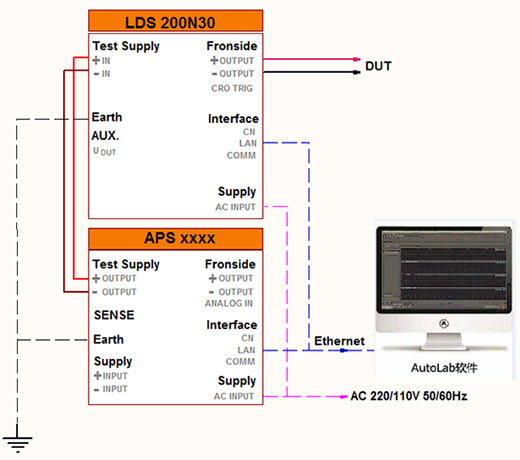

測試連接示意圖2：


  • ISO 7637
  • ISO 16750
  • Ford EMC-CS-2009.1
  • Ford FMC1278

技術參數

ISO16750-2 TEST A/B,可滿足ISO 7637-2 P5a/P5b

脈沖幅度

30-210V

箱位電壓

15-100V

阻抗(Ri)

0.5-40Ω，0.1Ω可調

脈沖上升時間

5-10ms

（自由模式下1-10ms可調，分辨率1ms）

脈沖持續時間

40-400ms，1ms可調

脈沖重復時間

15-600s，（1s可調）取決于脈沖能量

脈沖輸出模式

單次、連續、程序控制1-9999

輸出

可連接至TIS 700瞬變脈沖干擾模擬器

耦合

耦合到電池正極

去耦

內置二極管

被試設備供電

最高60V

被試設備供電

最大30A、50A、100A、200A

CRO

觸發示波器5V TTL信號

串行接口

LAN以太網RJ45

通用參數

供電電壓

AC 110/220V, ±10%,45-65Hz

環境溫度

15 - 35℃

外形尺寸

450×600×266mm(6U機柜)

重量

約33Kg

選型

LDS 200N30

被試設備供電最高60V/30A

LDS 200N50

被試設備供電最高60V/50A

LDS 200N75

被試設備供電最高60V/75A

LDS 200N100

被試設備供電最高60V/100A

LDS 200N200

被試設備供電最高60V/200A


隨機標配

主機一臺、說明書、檢測報告、測試線、保險絲

 軟件（選配）

計算機聯機控制軟件AUTO Lab

支持windows XP and Windows7及以上，它使用方便、用戶界面美觀、直觀，各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序；

它能夠自動/ 手動識別所連接的Auto Lab測試設備并進行自動配置；

基于模板的報告功能可以幫助用戶靈活地生成測試報告。
