> 以太網、RJ45接口，用于PC遠程控制、打印測試報告。

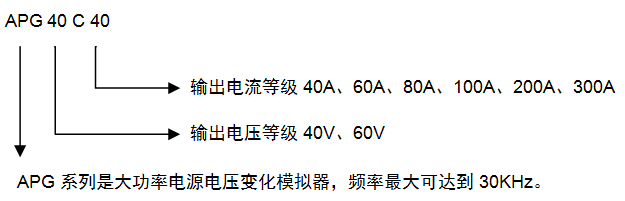

命名規則：
* 對于某些被試品（例如：電機類設備、排氣扇、雨刮器、空調等）或存在大電容儲能配件的被試品存在較大的沖擊電流，這種沖擊電流是被試品正常工作電流的3-10倍甚至更大。如果客戶對被試品的沖擊電流不確定，可選用我公司的CTM系列電流測試模塊對被試品進行工作電流測試獲取沖擊電流值，從而選擇更合適的APG/APS/APS XXD系列產品。
** APGxx系列 單極性輸出電壓0～60V，輸出電流 0～400A，正弦信號輸出頻率30kHz，功率大，基本滿足大部分測試需求。
APSxx系列 單極性輸出電壓：0～60V，輸出電流 0～30A， 正弦信號輸出頻率最高300kHz
APSxxD系列 四象限電源，輸出最大電壓80V,正負極性最大輸出電壓之差不得大于100V。滿足48V系統，輸出電流 0～30A， 正弦信號輸出頻率最高300kHz
|
通用參數 |
||
|
輸出電壓 |
0-60V |
|
|
電壓精度 |
±0.2V |
|
|
輸出電流 |
最大連續可達400A 500ms |
|
|
源阻抗 |
<10mΩ |
|
|
電壓偏移 |
<1v(阻性負載，含沖擊電流)，在100 us的 時間內恢復其最大幅度的63% |
|
|
電壓波動 |
Ur < 0.2 Vpp，最小頻率400Hz |
|
|
升壓時間 |
< 100us(阻性負載) |
|
|
正弦信號輸出 |
頻率30kHz時Vpp 最大16V |
|
|
輸出 |
被試設備供電：大電流連接器 |
|
|
串行接口 |
LAN以太網RJ45 |
|
|
主機供電電壓 |
AC 220V士10% 45-65Hz（機箱） |
|
|
輔助供電電壓 |
AC 380V*3 士10%（22U、35U機柜） |
|
|
*不同區域的供電電源訂貨時需注明 |
||
|
環境溫度 |
15 - 35℃ |
|
|
相對濕度 |
35%-85%RH(無凝露) |
|
|
APG系列選型 |
||
|
儀器型號 |
參數 |
尺寸 |
|
APG40C40 |
額定：40V、40A max：60A 500ms |
19英寸/8U |
|
APG40C60.1 |
額定：40V、60A max：60A 持續 |
19英寸/8U |
|
APG40C60.2 |
額定：40V、60A max：120A 500ms |
19英寸/22U |
|
APG40C60.3 |
額定：40V、60A max：160A 500ms |
19英寸/22U |
|
*可定制電壓40V最大電流400A持續 |
||
|
APG60C40 |
額定：60V、40A max：80A 500ms |
19英寸/22U |
|
APG60C60 |
額定：60V、60A max：80A 500ms |
19英寸/22U |
|
APG60C80 |
額定：60V、80A max：150A 500ms |
19英寸/22U |
|
APG60C100 |
額定：60V、100A 持續 |
19英寸/22U |
|
APG60C100.1 |
額定：60V、100A max：150A 500ms |
19英寸/22U |
|
APG60C100.2 |
額定：60V、100A max：200A 500ms |
19英寸/22U |
|
APG60C200 |
額定：60V、200A 持續 |
19英寸/22U |
|
APG60C300 |
額定：60V、300A 持續 |
19英寸/35U |
|
*可定制電壓60V最大電流400A持續 |
||
|
選件 |
|
PC控制軟件AutoLab |
|
計算機聯機控制軟件AUTO Lab 支持windows XP and Windows 7,它使用方便、用戶界面美觀、直觀，各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序； 用戶可自定義任意波形（標準庫以外）； 它能夠自動/手動識別所連接的AUTO Lab測試設備并進行自動配置； 基于模板的報告功能可以幫助用戶靈活地生成測試報告。 |
|
隨機標配 |
|
主機、測試線、電源線、保險絲、檢測報告、說明書 |
