SND-10NF系列電能表EMS測試系統專用去耦網絡在進行快速瞬變脈沖群抗擾度（EFT）、射頻場感應的傳導騷擾抗擾度（CS）、浪涌抗擾度（SURGE）、衰減振蕩波抗擾度(RW)和無線電干擾抑制，試驗時電能表被要求在工作狀態下（加額定電壓），在無電流時，要求計度器和電能脈沖輸出不應產生大于規定要求的信號量，在有電流狀態下，誤差的改變要求在標準規定的范圍內。這就要求檢定系統裝置能夠在EMC試驗狀態下除了能穩定輸出電壓、電流信號，并且能夠接收脈沖信號及計算誤差外，還要能正常的工作，比如數據處理、數據傳輸?shù)?。這對高精度的檢定系統要求嚴酷很多，傳統的檢定系統無法完成這一在線測試需求。SND-10NF系列是一整套的電能表EMS抗擾度測試系統，以實現電能表各類干擾施加、電能表檢定、電能表檢定管理和檢定系統防護四大功能。
特點：
> SND系列去耦網絡為電能表在線測試、檢定提高防護
> SND系列去耦網絡小巧輕便，便于現場測試使用
> SND系列去耦網絡提高AE抗干擾能力

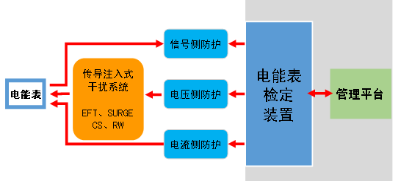

電能表EMS測試系統拓?fù)鋱D：
|
技術參數 |
|||
|
型號 |
SND-10NF-U |
SND-10NF-I |
SND-10NF-S |
|
額定電壓 |
42.4~700 V AC |
42.4~700 V AC |
2~60V DC |
|
額定電流 |
16A；30A；100A |
16A；30A；100A |
2A |
|
殘壓比（EMS施加） |
100：1 |
100：1 |
100：1 |
|
插入損耗 |
300kHz~30MHz >20db 30MHz~230MHz >20db 230MHz~1GHz >20db |
300kHz~30MHz >20db 30MHz~230MHz >20db 230MHz~1GHz >20db |
300kHz~30MHz >20db 30MHz~230MHz >20db 230MHz~1GHz >20db |
|
絕緣耐壓 |
AC 1500V DC 1500V |
AC 1500V DC 1500V |
AC 1500V DC 1500V |
|
泄露電流 |
<10mA |
<10mA |
<10mA |
|
環境溫度 |
10~40℃ |
10~40℃ |
10~40℃ |
|
相對濕度 |
5%~85%， 85% @40℃ |
5%~85%， 85% @40℃ |
5%~85%， 85% @40℃ |
|
存儲 |
-10~70℃ ，90%RH |
-10~70℃ ，90%RH |
-10~70℃ ，90%RH |
|
海拔 |
60-3000米 |
60-3000米 |
60-3000米 |
|
外型尺寸 |
280*102*350 mm |
280*102*350 mm |
120*103*234 mm |
|
隨機標配 |
|
SND去耦網絡一臺、測試線、接地線、出廠檢測報告、質保書、說明書 |
