CDN 418TH8用來評估高速非屏蔽對稱通信線路抗阻尼振蕩波能力的耦合去耦網絡。可以用于測試ISDN、10/100/1,000MBit/s 以太網，強大的去耦能力可以使輔助設備(AE)免受阻尼振蕩波的影響，確保測試的重復性。2 kV的阻尼振蕩測試電壓，在AE端口的最大殘余電壓只有90 V，無需使用額外的去耦元件。此款CDN將滿足IEC/EN 61000-4-18非屏蔽的對稱高速數據線測試標準來設計。國內第一臺滿足高速通信達1,000MBit/s的阻尼振蕩波耦合去耦網絡。退耦性能及傳輸速率穩定，體積小巧便于攜帶使用方便。
特點：
> 可以用于測試ISDN,10/100/1,000MBit/s以太網
> 同時可以滿足1對、2對或4對通信線測試輸出
> 可以兼容國內外發生器輸出端口進行通信測試
> 輔助設備無需額外保護

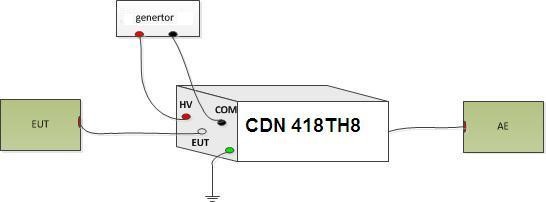

測試連接示意圖：

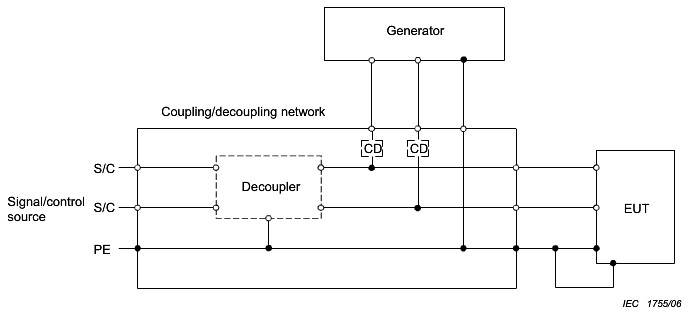

設計原理圖：
依據 IEC 61000-4-18：2006 Figure 11b
|
技術參數 |
|
|
標 準 |
IEC / EN 61000 -4 -18 |
|
耦合波形 |
阻尼振蕩波100KHz/1MHz |
|
脈沖電壓 |
4 kV（6 kV需定制） |
|
耦合模式 |
4對8線非屏蔽對稱 |
|
耦合器件 |
電容（內置） |
|
通信頻率 |
10 MB/100 MB/1000 MB |
|
通信接口規格 |
RJ45母連接器 |
|
腳位圖 |
Pair 1: pins 1 / 2 |
|
Pair 2: pins 3 / 4 |
|
|
Pair 3: pins 5 / 6 |
|
|
Pair 4: pins 7 / 8 |
|
|
數據速率 |
高達1000 MBit /s |
|
工作電壓 |
最大250 V dc |
|
工作電流 |
最大 1 A |
|
去耦電感 |
20 mH |
|
殘余電壓 |
<10 % |
|
通用參數 |
|
|
重 量 |
約10 kg |
|
尺 寸 |
360 mm×220 mm×135mm（長×寬×高） |
|
殼體材料 |
鋁材料 |
|
環境溫度 |
15°C - 35°C (操作條件) |
|
相對濕度 |
45% - 75% (操作條件) |
|
包裝箱 |
紙箱 |
|
標配附件 |
||
|
HV電纜 |
1m高壓硅膠線，配香蕉插頭 |
1根 |
|
接地電纜 |
0.5m 黃綠色 |
1根 |
|
短接線 |
黑色 |
1根 |
|
連接網線 |
1 m |
2根 |
|
資料 |
原廠測試證書 |
1份 |
|
操作手冊 |
1份 |
|
