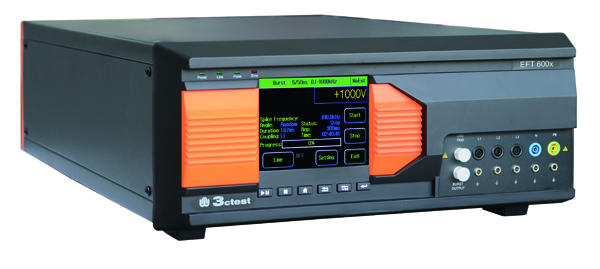

工業測量或控制設備中經常使用常見的控制單元，它們會包含繼電器或者一些機械開關設備。使用公共供電系統的通常是日光燈鎮流器，或一些小功率電器。這些電器都是電感負荷的，在開關時就會產生干擾。電快速瞬變現象會引起微處理器發生故障或重置，不能進行正常操作。 EFT 600系列智能型電快速瞬變脈沖群模擬器是按照電氣、電子產品對于電快速瞬變脈沖群試驗的特點和要求而專門設計的， EFT 600系列智能型電快速瞬變脈沖群模擬器具有用于單相或三相被測設備主機供電線路的內置耦合/去耦網絡，具有可靠性好、性能穩定、使用方便等特點。
特點：
> 5.7寸彩色觸摸屏前面板操作
> 最高脈沖輸出電壓6.0kV
> 內置全自動單相、三相耦合/去耦網絡
> 對實驗參數進行排程設置
> 可控制外置三相大電流耦合/去耦網絡
> EFT 600S(單相網絡) EFT 600T(三相網絡)
> 以太網 、RJ45接口，用于PC遠程控制、排程、打印測試報告
|
通用參數 |
|
|
顯示屏 |
5.7英寸TFT觸摸屏 |
|
工作電源范圍 |
AC 110V/220V，±10%，50/60Hz ±5% （大陸地區默認AC 220V 50Hz） |
|
保險絲 |
6A |
|
最大功耗 |
200W |
|
用戶存儲空間 |
無窮（PC） |
|
通訊方式 |
以太網LAN、RJ45 |
|
外部觸發輸入 |
BNC,5V TTL |
|
運行控制輸入 |
BNC,5V TTL |
|
外部同步輸入 |
45 – 65Hz，同名端與異名端之間 20-500V 同名端、異名端與機殼 0-500V |
|
失效檢測 |
失效時前面板LCD顯示，并中斷儀器工作 |
|
儀器工作狀態指示 |
前面板LED指示、LCD顯示 |
|
儀器接地方式 |
使用扁平接地線 |
|
機箱尺寸 |
19英寸/6U |
|
儀器重量 |
約26Kg |
|
溫度范圍 |
15–35℃ |
|
濕度范圍 |
45%–75% |
|
氣壓范圍 |
86kPa–106kPa |
|
電快速瞬變脈沖參數 |
|
|
測試電壓范圍 |
0.2 kV – 6.0kV ±10% 校準電壓從250V校準 |
|
極性 |
正、負、先正后負 |
|
源阻抗 |
50 ohm |
|
脈沖波形 |
5/50ns,50 ohm 和 1000 ohm負載 |
|
上升時間 |
5ns ±30%, 50 ohm 負載 1000 ohm 負載 |
|
脈沖持續時間 |
50ns ±30%, 50 ohm 負載 50ns – 15 / + 100ns, 1000 ohm 負載 |
|
脈沖頻率 |
0.1kHz – 1000kHz |
|
脈沖群持續時間 |
0.001 ms – 1000ms 支持個數設置 |
|
脈沖群周期 |
11 ms – 10100ms |
|
測試持續時間 |
1s – 9999s |
|
觸發方式 |
自動、手動、外部觸發 |
|
直接輸出方式 |
通過高壓同軸連接器 |
|
同步 |
0° - 360°，分辨率1°步進設置或隨機方式（默認采集L1-N相位角度，任意線-線、線-地相位采集功能選配） |
|
耦合網絡衰減 比例 |
<10%設定電壓值 |
|
網絡 |
EFT 600S： 內置單相耦合/去耦網絡 AC 250V 32A DC-1 220V 32A |
|
EFT 600T： 內置三相耦合/去耦網絡 AC 690V 32A DC 1000V 32A |
|
|
隨機標配 |
|
三芯電源線、測試線、扁平接地線、保險絲、同軸線、出廠檢驗報告、說明書 |
|
選配測試功能和附件 |
|
1. EFT耦合/去耦網絡EFTN系列IEC61000-4-4 EFTN 38100T（三相五線AC 380V 100A） EFTN 6932T（三相五線AC 690V 32A） EFTN 69100T（三相五線AC 690V 100A） EFTN 15100T（三相五線AC 3×700V 100A） |
|
2. 電容耦合夾 CCC 數據信號線試驗 |
|
3. 脈沖群校準組件，包含TFB 500(SHV)/TFB 1000(SHV)、網絡端口適配器和手提箱，滿足群脈沖校準： TFB 500(SHV)：輸入阻抗50Ω、輸出阻抗50Ω、衰減比500:1 TFB 1000(SHV)：輸入阻抗1000Ω、輸出阻抗50Ω、衰減比1000:1 |
|
4. PC控制軟件Corelab 支持Windows 7 、 Windows 8 and Windows10，它使用方便、用戶界面美觀、直觀，各項操作功能及標準測試庫使用戶可以輕松完成自定義測試程序；測試設備并進行自動配置，幫助用戶靈活地生成測試報告。 |
