PFS系列單/三相電源故障模擬器是模擬電氣、電子設備會受到電網中電壓暫降、短時中斷和電壓變化的影響。造成這些電壓變化的原因是由于電網、變電設備發生故障或者負荷突然發生大的變動。測試此類現象，是為了檢驗電氣、電子設備遇到電壓突變情況時，能否避免處于不安全的操作條件。PFS系列單/三相配有可控制的半導體開關，能承受瞬間沖擊電流同時具有電子短路保護功能。是國內第一臺能滿足全兼容IEC 61000-4-11/34，GB/T 17626.11/34測試要求。
特點：
> 5.7寸彩色觸摸屏前面板操作
> 全兼容IEC 61000-4-11/34測試
> 內置多功能測試模塊組合
> 電壓、電流測量采集
> 測試編排程功能
> 以太網RJ45接口，用于PC遠程控制、打印測試報告
命名規則：
|
通用參數 |
|
|
顯示屏 |
5.7英寸TFT觸摸屏 |
|
工作電源范圍 |
AC 110 V / 220 V，(±10%)，50/60 Hz(大陸地區默認AC 220 V) |
|
保險絲 |
6 A |
|
最大功耗 |
300 W |
|
用戶存儲空間 |
無窮（PC） |
|
通訊方式 |
以太網LAN、RJ45 |
|
外部觸發輸入 |
BNC, 5 V TTL |
|
CRO觸發輸出 |
BNC, 5 V TTL |
|
運行控制輸入 |
BNC, 5 V TTL |
|
外部同步輸入 |
45-65 Hz,同名端與異名端之間20-500 V |
|
失效檢測 |
失效時前面板LCD顯示，并中斷儀器工作 |
|
儀器工作狀態指示 |
前面板LED指示、LCD顯示 |
|
儀器接地連接方式 |
使用扁平接地線 |
|
EUT電源電壓注入 |
5芯工業插座 |
|
檢測輸出方式 |
標準1米同軸線 |
|
機箱尺寸 |

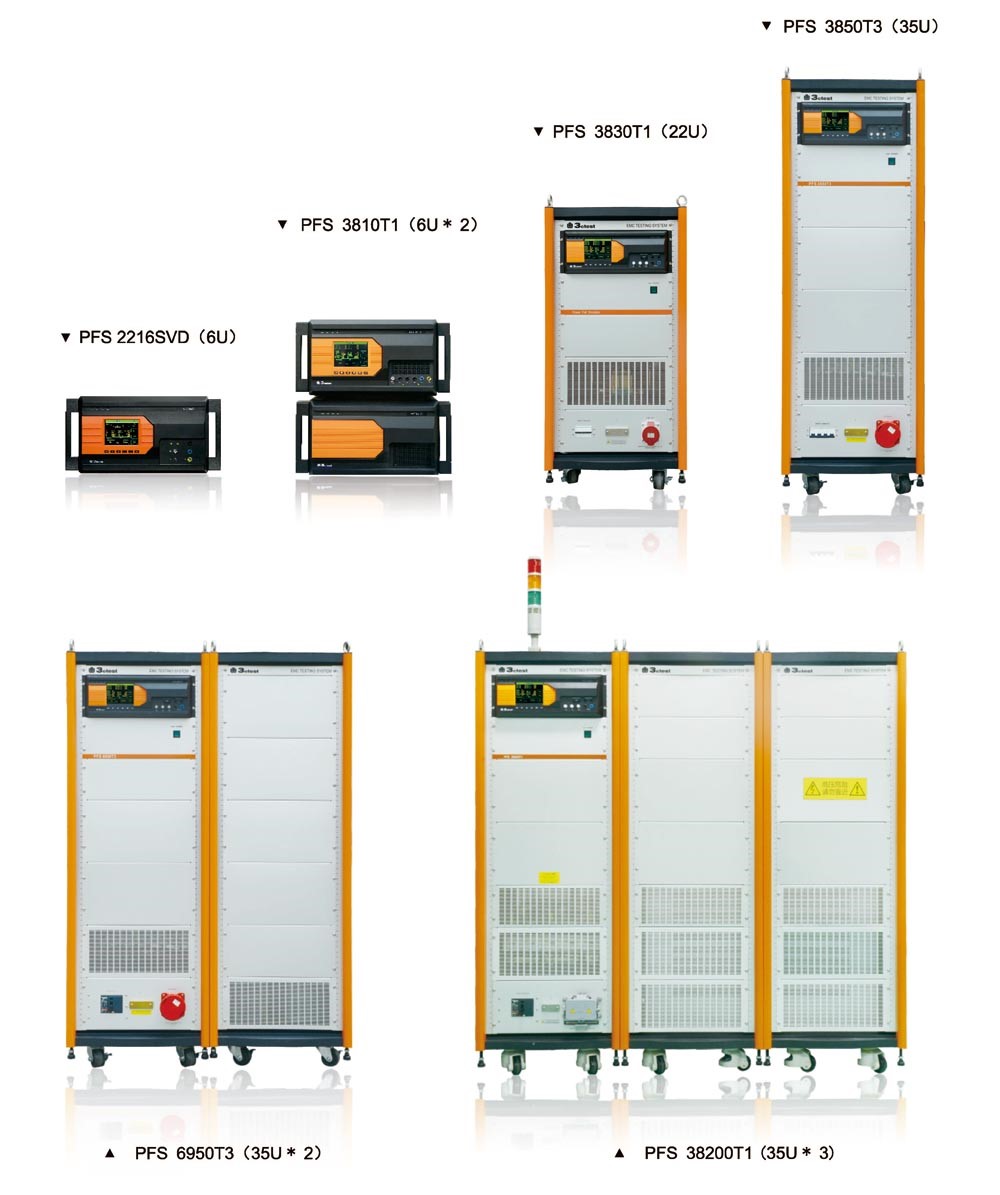

19英寸6U機箱或19英寸/22U/35U機柜 |
|
儀器重量 |
6U: 約35 kg 22U:約150 kg 35U:約380~467kg |
|
溫度范圍 |
15–35 ℃ |
|
濕度范圍 |
45%–75% |
|
氣壓范圍 |
86 kPa–106 kPa |
|
發生器負載能力說明 |
|
|
發生器峰值沖擊能力說明 |
|
|
發生器額定電流 |
發生器耐電流沖擊能力 |
|
50 A及以下電流 |
500 A |
|
50.1 A～100A電流 |
1000 A |
|
100 A以上電流 |
大于1000 A |
|
額定電流16 A及以下發生器符合IEC 61000-4-11負載能力說明 |
|
|
發生器額定電流 |
發生器負載電流能力 |
|
PFS 3810T1 PFS 3810T1V |
12 A AC/DC 持續電流; 15 A 持續 5 s; 25 A 持續 3 s; |
|
PFS 3816T1 PFS 3816T1V |
18 A AC/DC 持續電流; 23 A 持續 5 s; 40 A持續 3 s; |
|
符合IEC 61000-4–11&IEC 61000-4-34標準的電源失效測試 |
|
|
IEC/EN 61000-4-11，GB/T17626.11 & IEC 61000-4-34，GB/T16626.34單/三相交流含電壓暫降、短時中斷和電壓變化的電源故障模擬器技術參數 |
|
|
EUT最大持續電流 |
12 A (PFSxx10xxx系列) 18 A (PFSxx16xxx系列) 32 A (PFSxx30xxx系列) 52 A (PFSxx50xxx系列) 77 A (PFSxx75xxx系列) 102 A (PFSxx100xxx系列) 202 A (PFSxx200xxx系列) |
|
耐沖擊電流 |
50 A及以下產品：500 A，50 A以上產品：1000 A |
|
保護 |
內置過流、短路、過壓、過熱、浪涌、群脈沖、靜電保護 Line in、Line out端口可選其他外置保護附件 |
|
EUT最大輸入電壓 |
單相250 V AC±5%，50/60 Hz±5% (300 V DC可選) 三相： PFS38xxxx系列：420 V AC，50/60 Hz±5%(300 V DC可選) PFS45xxxx系列：480 V AC，50/60 Hz±5%(300 V DC可選) PFS69xxxx系列：720 V AC，50/60 Hz±5%(300 V DC可選) |
|
EUT電流電壓測量 |
LCD顯示 |
|
中斷電平 |
0% |
|
電壓中斷方式 |
可選一相、兩相、三相進行電壓中斷 |
|
暫降電平 |
0%-100% |
|
電壓暫降方式 |
相線對中線電壓暫降 相線對相線電壓暫降 PFSxxxxT1：GB/T17626.34圖3a、b/IEC61000-4-34:Figure3a、3b PFSxxxxT3：GB/T17626.34圖3a、c/IEC61000-4-34:Figure3a、3c |
|
暫降、中斷持續時間 |
0.3-9999周期或5 ms - 99999 ms （型號后綴含D的為1 ms） |
|
暫降、中斷間隔時間 |
10 ms - 50000 ms |
|
暫降、中斷試驗次數 |
1 - 9999 |
|
暫降、中斷上升、下降時間 |
發生器額定電流75 A及以下產品：1-5 μs(標準規定電阻校驗) 發生器額定電流75 A以上產品：1-50 μs(標準規定電阻校驗) |
|
電壓變化電平 (16A及以下可選) |
0-100% |
|
電壓變化減少時間 (16A及以下可選) |
500 ms-9999 ms（50%-100%）或突變（同暫降、中斷上升、下降時間） 1000 ms-9999 ms（0%-100%）或突變（同暫降、中斷上升、下降時間） |
|
電壓變化增加時間 (16A及以下可選) |
500 ms – 9999 ms（50%-100%） 1000 ms – 9999 ms（0%-100%） |
|
電壓變化降低后持續時間 (16A及以下可選) |
10 ms - 99999 ms |
|
同步 |
0°- 360°，1°步進設置或隨機方式 |
|
觸發方式 |
手動、自動、外部觸發輸入 |
|
隨機標配 |
|
測試系統PFS，附件可擴充、電源電纜、EUT供電電纜、網線、出廠檢驗報告、說明書 |
