屏蔽線耦合去耦網絡CDN 405S1
型號：CDN 405S1

產品簡介

CDN 405S1是適用于1芯屏蔽線耦合去耦網絡。嚴格按照IEC61000-4-5標準要求來設計
PDF下載在線詢價

根據您的需求在線定制>>

  • 產品特點
  • 產品標準
  • 產品參數
  • 產品配件
  • 售后服務
  • 產品視頻
CDN 405S1是適用于1芯屏蔽線耦合去耦網絡。嚴格按照IEC61000-4-5標準要求來設計。最高試驗波形等級6 kV，最高電流可達5 A。
CDN 405S1屏蔽線耦合去耦網絡滿足一端接地屏蔽和兩端接地屏蔽要求。

特點：
>適用于1芯屏蔽線耦合去耦
>能夠滿足一端接地屏蔽和兩端接地屏蔽要求
>所有的插座是安全的香蕉插頭，確保使用者的最大安全

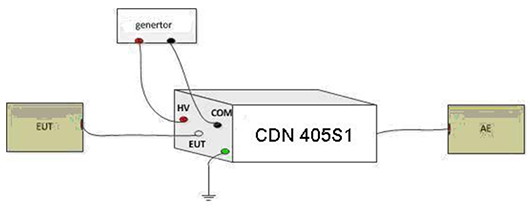

測試連接示意圖：

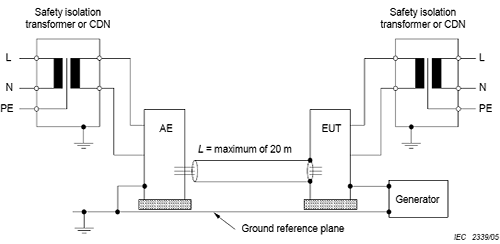

標準原理圖1（屏蔽線兩端接地）：


標準原理圖2（屏蔽線一端接地）：



  • IEC 61000-4-5
  • EN 61000-4-5
  • GB/T 17626.5

技術參數

型    號

CDN 405S1

標    準

IEC/EN 61000-4-5

試驗波形

1.2/50 μs (8/20 μs ) 6 kV

耦合模式

直連

傳輸速率

高達10 MBit/s

最大電流

5 A

EUT連接端口

BNC

通用參數

重量

約10 kg

尺寸

360x220x135 mm(長x寬x高)

殼體材料

鋁合金

環境溫度

15 ℃ - 35 ℃（操作條件）

相對濕度

45%-75%（操作條件）

包裝箱

紙箱

附  件

測試線

紅、黑雙頭護套

接地線

黃綠一頭護套一頭夾子

短接插頭

24.0023-21
