數據和控制線耦合去耦網絡CDN 405M40
型號：CDN 405M40

產品簡介

CDN 405M40適用于（浪涌試驗）1對2線非屏蔽不對稱線的數據和控制線耦合去耦測試網絡，其峰值電壓可達到6 kV。
PDF下載在線詢價

根據您的需求在線定制>>

  • 產品特點
  • 產品標準
  • 產品參數
  • 產品配件
  • 售后服務
  • 產品視頻
CDN 405M40適用于（浪涌試驗）1對2線非屏蔽不對稱線的數據和控制線耦合去耦測試網絡，其峰值電壓可達到6 kV。嚴格按照GB/T 17626.5、IEC 61000-4-5標準要求來設計。產品中所有的插座都是安全的香蕉插頭，確保使用者的最大安全。


特點：

> 用于1對2線非屏蔽不平衡線
> 所有的插座是安全的香蕉插頭，確保使用者的最大安全
> 適合1.2/50 μs、8/20 μs組合波

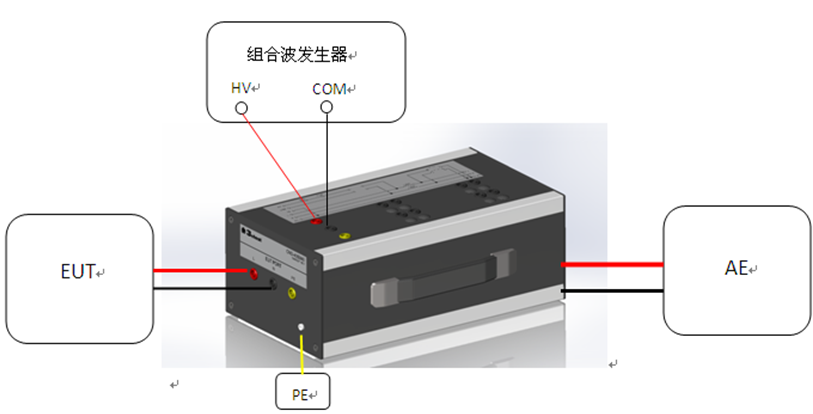

測試連接示意圖：

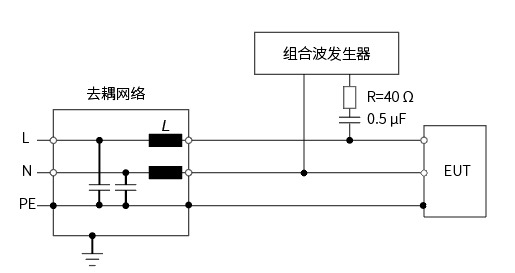

設計原理圖1：



圖1依據IEC 61000-4-5：2017  Figure 5

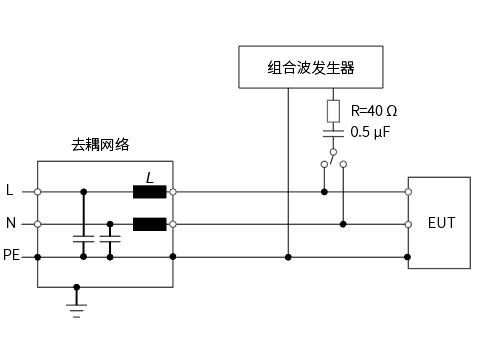

設計原理圖2：



圖2依據IEC 61000-4-5：2005  Figure 6



  • IEC 61000-4-5
  • EN 61000-4-5
  • GB/T 17626.5

技術參數

型    號

CDN 405M40

標    準

IEC/EN 61000-4-5

耦合波形

1.2/50 μs、8/20 μs

輸出阻抗

40 Ω±5%

脈沖電壓

6 kV

耦合元器件

0.5 μF 電容 內置標配

耦合模式

1對2線非屏蔽不對稱線

通信接口規格

香蕉頭4 mm

工作電壓

最大 250 V AC/DC

工作電流

最大 16 A

去耦電感

1.5 mH

殘余電壓

＜15%（耦合浪涌電壓）

通用參數

重量

約10 kg

尺寸

360x220x135 mm(長x寬x高)

殼體材料

鋁合金

環境溫度

15 ℃ - 35 ℃（操作條件）

相對濕度

45%-75%（操作條件）

包裝箱

紙箱


附  件

測試線，短接插頭，說明書
