今年6月份的深圳研討會一個客戶提了這個有意思的問題。個人認為這個問題原本應該由屏蔽室制造商來提供，可惜以國內目前的水平，還沒有聽說過哪個制造商做過這件事。
相信各位實驗室的同仁在稽核CNAS時都會要求提供這個諧振頻率，做過的同事知道怎么去應付這個表格，不知道的都暈暈呼呼。
為什么要研究這個諧振頻率？本質上講，屏蔽室是一個封閉的金屬外殼空腔體，可以把它看成是一個大型的矩形波導諧振腔，當屏蔽殼體的內部尺寸是激勵場半波長的整數倍時，激勵場在實驗室內造成立體反射，這樣就產生空腔諧振。這一頻率的存在會影響測試結果，所以后期的測試需要避開這些頻率點。理論上的諧振頻率是根據矩形波導諧振腔原理來計算的。含有多種激勵模型，各大高校的學生們也列了許多FDTD仿真的結果圖，但都只是一小部分，且是他們認為的典型值。
根據電磁場與電磁波理論，有兩類的模需要關注，即TEmnp和TMmnp
三個變量決定了有太多種的模式，我用excel表格列了11階次的諧振頻率計算公式。

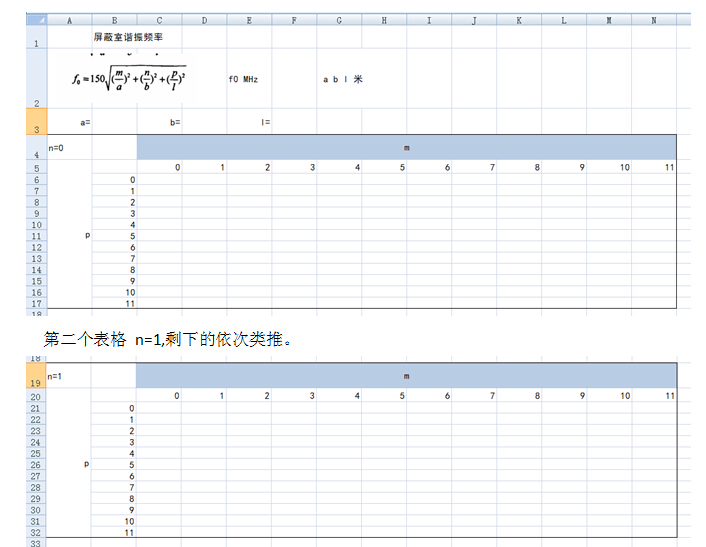

我將mp固定在一個表格內，做了變量，里面用公式直接代入，excel會自動算出你想要的諧振頻率，注意，第一個表格n=0.
每個表格的階次，越往后增加，對應的諧振頻率點會越高，越接近于你所關心的頻段，比如RE低頻段關心的是1GHz，高頻段關心的是40GHZ以上。
通過這些表格就可以列出許多頻率點，毫無疑問，頻點會相當多。理論畢竟是理論值，實際值還有差異，所以我找了陳老師當年的論文，供大家參考。理論計算與實際測試相結合，更利于工程實踐。
