3.3 數字地與PGND之間的橋接
PGND是板級的保護地,主要使用在IO端口區域，現代硬件設計中頻繁出現，主要為了EMC設計，在國外有人把這個地定義為”Quiet GND”，此地用于泄放EMC能量，比如Surge,比如ESD，比如外部系統進來的能量和內部系統要出去的能量。

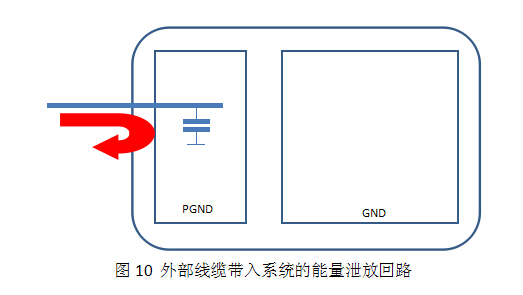

圖10所示是針對外部線纜的EMC設計，這部分能量可能是共模形式，也可能是差模形式，在電路中所選擇的濾波防護器件就會有所不同。重點就是這部分能量我們不希望他流到系統內部，需要在IO端口處就解決問題，這時候PGND的意義就非常重大。

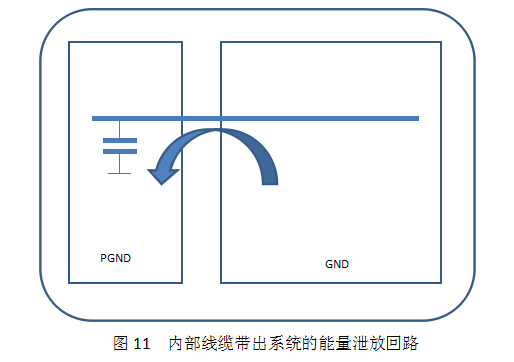

圖11所示是針對內部線纜或內部信號的EMC設計，這部分能量同樣可能是共模形式，也可能是差模形式。同樣，這部分能量我們不希望他流出系統內部，需要在IO端口處就解決問題。
上面的兩種設計決定了我們的相關電路會有所側重，如前文所述，我們EMC不僅僅關心有用信號，還關心無用信號，除了有用信號的功能回流外，我們還要關注一些無用信號的回流。在設計PGND之初，我們應該理解分地是為了隔離，為了避免相互之間的串?dāng)_，這是設計原始的目的。常見的隔離器件分為兩大類，一類是線圈類，一類是光隔類。理論上的完全隔離是不存在的，器件本身會有自身的特性參數，其中分布電容的存在，就會在高頻狀態下形成通路，從而導致隔離的失效。基于這條通路的存在，我們需要為通過分布電容的無用信號提供高頻回流路徑，即我們的橋接。

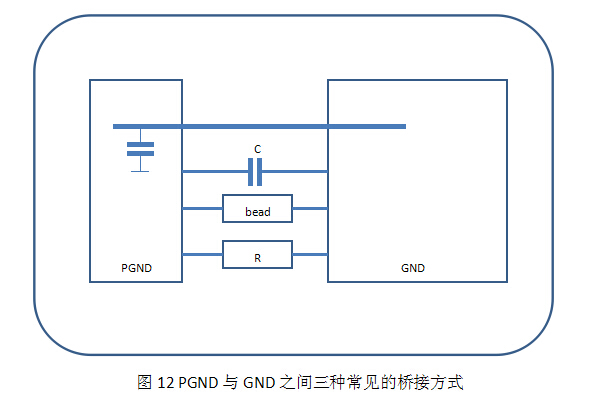

圖12所示的三種橋接方式，在實戰上較為常見，那么如何選擇呢？在分析之前，我們首先要明白我們EMC設計是一個復雜的系統設計概念，你的任何一個設計會不會服從所有的測試項目，不能因為你的設計影響到其他的測試項，這一點需要一定的經驗積累和產品的認知，你才能很好的平衡這些問題。在設計之初我們就先行考慮這些問題，或者根據產品的積累直接引用以前的設計。
電容橋接是用的最多的，他的優點就是控制部分信號的回流，絕大部分不可以通過，電容值的選擇跟截止頻率相關，跟無用信號相關，比如RE、CE里的超標頻率點。由于外部線纜可能會帶入大電流的能量，為了避免對GND的直接沖擊，這顆電容選型時，除了考慮電容值，我們還要關心他的耐壓值，以適應工作環境。典型值為1000PF，耐壓1KV，后期可以根據需要做調整。
電容橋接除了應用在前面所述的因隔離而做的PGND與GND之間的劃分之外，還可以應用在因為ESD泄放而做的兩種地之間的劃分。這一應用在ESD設計里我們有詳細的描述。
磁珠橋接與電容橋接不同，電容橋接是截止頻率以上能通過，而磁珠橋接是在磁珠響應頻段有一定的插損，通過增加回流阻抗，減小回路電流，實現對無用信號的控制。同樣他也是雙向的，PGND區的能量經過磁珠有一定插損后再進入GND區，GND區的能量也要經過磁珠之后再進入PGND區，降低能量的影響。
因為這一特性，我們在選型上，需要注意大電流，大阻抗。當有大電流流過的時候，他的缺點就暴露出來，明顯沒有電容橋接安全。當GND區有敏感 信號時，這些地彈可能直接耦合到相關信號，而導致失效。
電阻橋接與磁珠橋接類似，他更看重最低阻抗回流路徑，或者說是最快速的能量釋放，當然他的應用也是比較特殊。
我們設計PGND區的目的前面已經說了很多，PGND最終回路是什么？我們是希望通過接地點與PE相連，形成最低阻抗路徑，這個接地點可以接地鏍柱，接地鏍釘，也可以通過金屬外殼再與接地鏍柱相連接。許多經典電路都是基于金屬外殼這一優越條件來做的EMC設計，比如網口電路，電話口電路，早期的電路中，各有各的做法，常見的就是網口下部掏空，即使現在，有一些公司的產品還在引用這一次設計。對于EMC來講，只要你能通過諸多的測試，就是一個好電路，好方案，EMC從來不追求完美，不追求極致，我們要做的就是將能量平衡，預留適當?shù)脑Ａ浚芡ㄟ^標準要求即可。一個極致的方案，成本代價也是昂貴的，可以做來研究用，但不適用于量產。早期的ADSL Modem ,為了surge，都會特意留出一個PGND接地點，用于泄放。而我們國內大部分的家庭的強電并沒有接地線，這就導致設計上有接地線，而現場根本沒法接這一矛盾，所以這一設計漸漸的被取代，需要新的設計來滿足要求。對于有接地線的我們的策略會采用電容橋接設計，如果沒有接地線怎么辦？即我們大部分的II類 III類設備帶有端口的PGND該如何設計？可不可以不設計？早期的設計經驗告訴我們，沒有PGND的幫助，許多測試都很難通過，比如ESD、RE和CE。既然設計了我們就要給他電氣回路，所以我們就采用了磁珠橋接與電阻橋接的方法，讓PGND與GND產生電氣關聯。這種關聯很大程度上是為了平衡，是為了微調一些測試項目線果。而這種恰恰是許多終端產品需要做的，因為他的RE是class B ,他的結構是塑料。后期的debug大部分時間是在做裕量，做平衡，難度極高。
電阻橋接在電氣原理是直通的，哪么為什么不直接將PGND與GND連在一起，設計成一個地，為什么還要勞神費勁？其實電阻橋接是由電容橋接演變而來，過去的案例發現，一些電容的橋接，根本沒法達到設計要求，EMC設計工程師就通過最直接的辦法來整改設計，即電阻橋接，實現全頻段的通過，條件是必須按設計好的單一位置處回流。我們同時也發現當PGND不夠大，不足以消耗ESD能量時，這個電阻橋接的分流就起到了很重要的平 們衡作用。
上面我們討論了三種橋接方式，最常用的就是電容橋接，這一橋接方式為EMC設計首選。而對于終端產品，我們要適當應用磁珠橋接和電阻橋接。
橋接本身意義重在橋，橋只能適量，不能超載運作，也預示著通過橋的能量要是要一定條件的。我們設計中根據具體通過的載體來做具體的設計，成熟的產品可以引用延用以前的設計，但需要明白其中的原理和原因。
