丨四象限功放電源
四象限功放電源用于模擬車輛的電池供電和和復雜供電失真。一個四象限源可以提供正負電壓以及正負電流在任何組合，它在任何電壓下都可以輸出電流，還可以吸收從外部來源提供的電流。

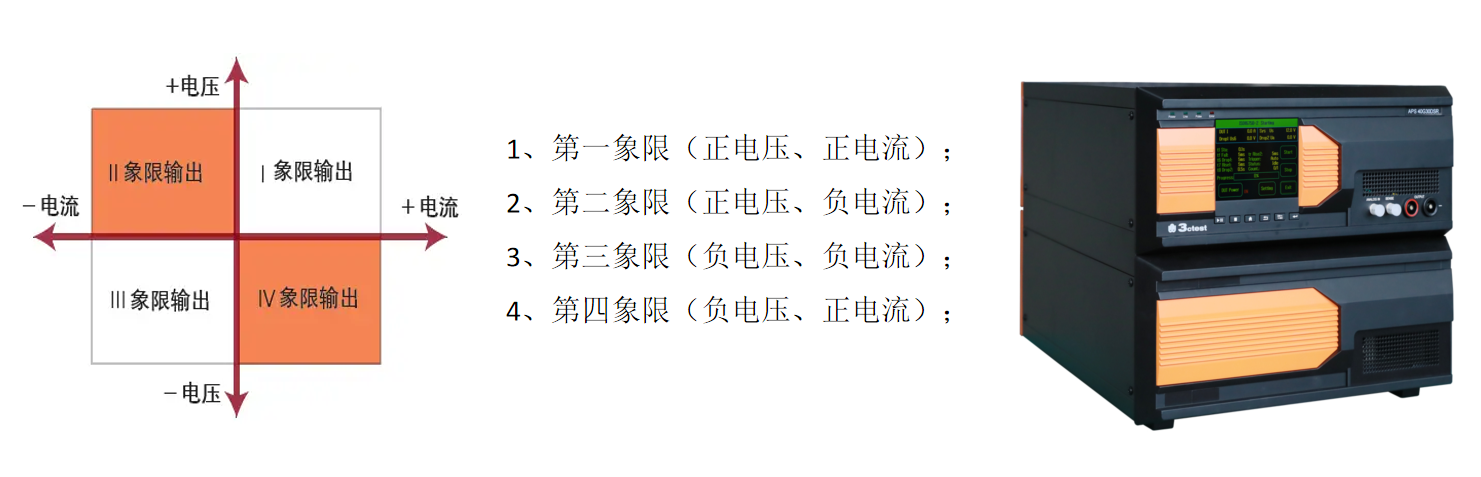

四象限應用場景
· 第一象限（正電壓、正電流）：在此模式下，作為正電源工作，輸出正電壓與正電流，為被測設備提供能量。廣泛應用于各種需要恒壓或恒流供電的測試場景，如器件、部件的測試。
· 第二象限（正電壓、負電流）：處于此模式時，它轉變?yōu)橐环N特殊的負載形態，即“吸收模式”。此時，設備能夠接受外部設備提供的負電壓，并主動吸收正向流入的電流。這種模式在電池放電測試、容性負載測試中應用廣泛。
· 第三象限（負電壓、負電流）：與第一象限相反，源表在此模式下輸出負電壓與負電流，同樣作為電源使用，但能量流動方向與正電源相反。這種模式在特定應用場景下尤為重要，如負電壓偏置電路的測試、反向電流特性的研究等。
· 第四象限（負電壓、正電流）：與第二象限類似，但電壓與電流的方向相反。在實際應用中較為少見，疊加交流紋波可能會出現這一應用場景。
丨直流電流和交流電流
為什么有的被試品在直流狀態下電流很小，而在疊加交流模式下電流很大？

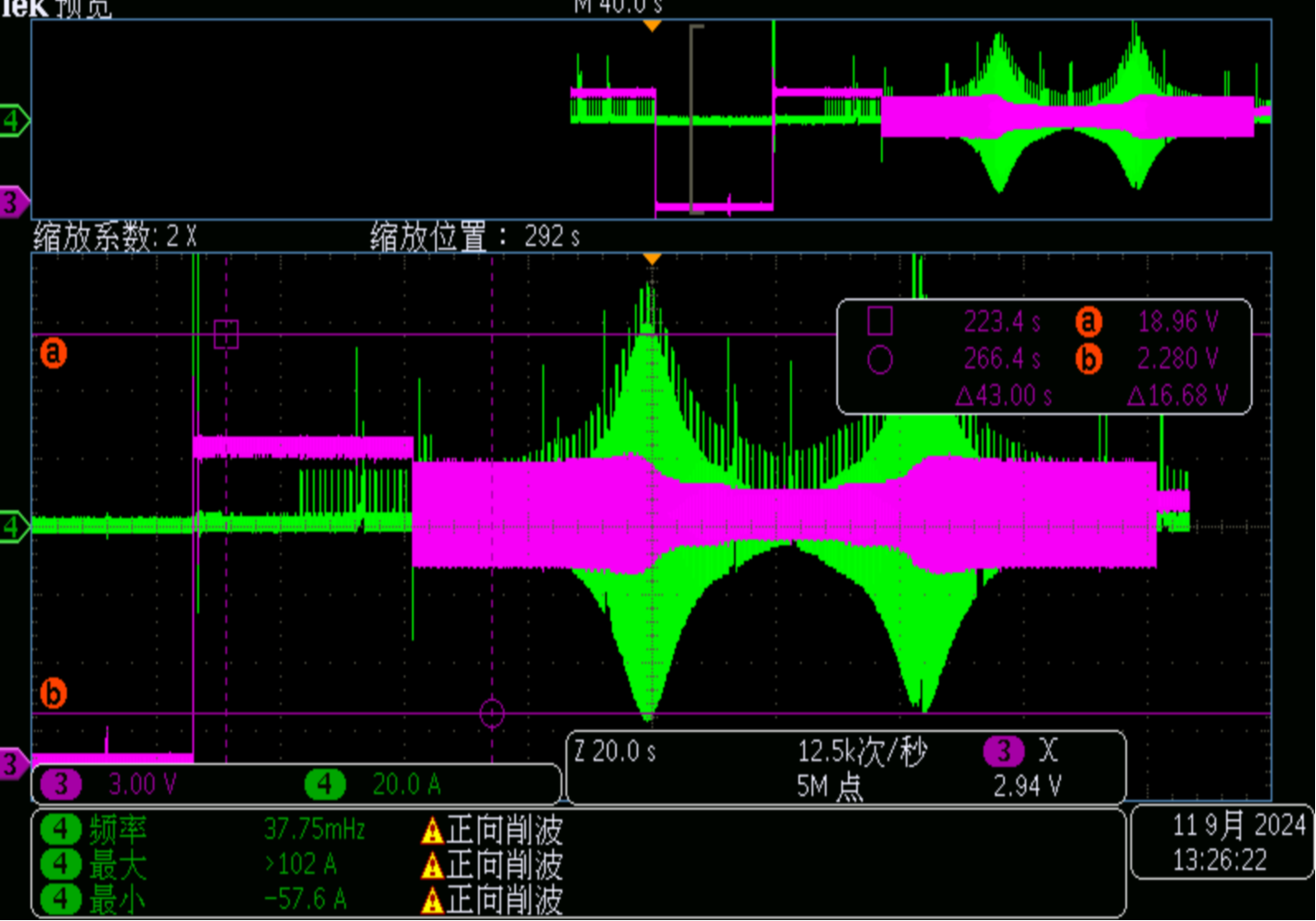

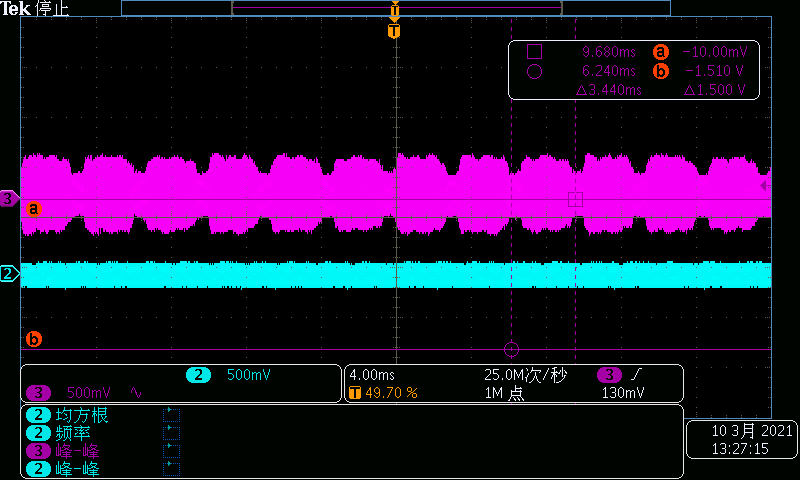

上圖是一款試品做疊加交流測試的波形圖，參數設置為：供電電壓為11V，疊加交流幅度：4V Vpp，頻率：10Hz~30kHz。圖中粉色波形是電壓波,綠色是電流波(電流波中的尖峰是由于試品中的電機突然啟動導致)。

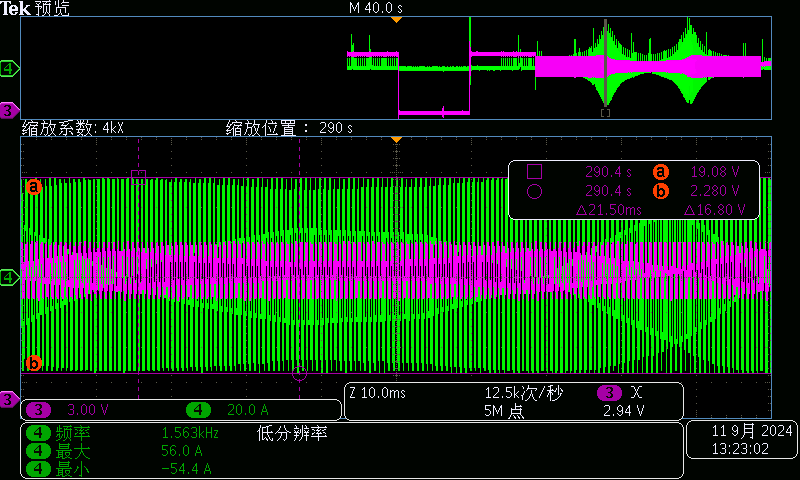

可以看到在輸出直流電壓時，電流幾乎為零。隨著交流頻率增大，電流迅速增大。在1.5kHz附近電流達到極值后又開始下降。
丨電容特性
疊加交流時，負載電流增大是典型的容性負載特性。電容器的復阻抗為：
一個2200μF的電解電容，在1.5kHz時的阻抗大約是0.05Ω。
電解電容的ESR是其在疊加紋波測試時損壞的主要原因。

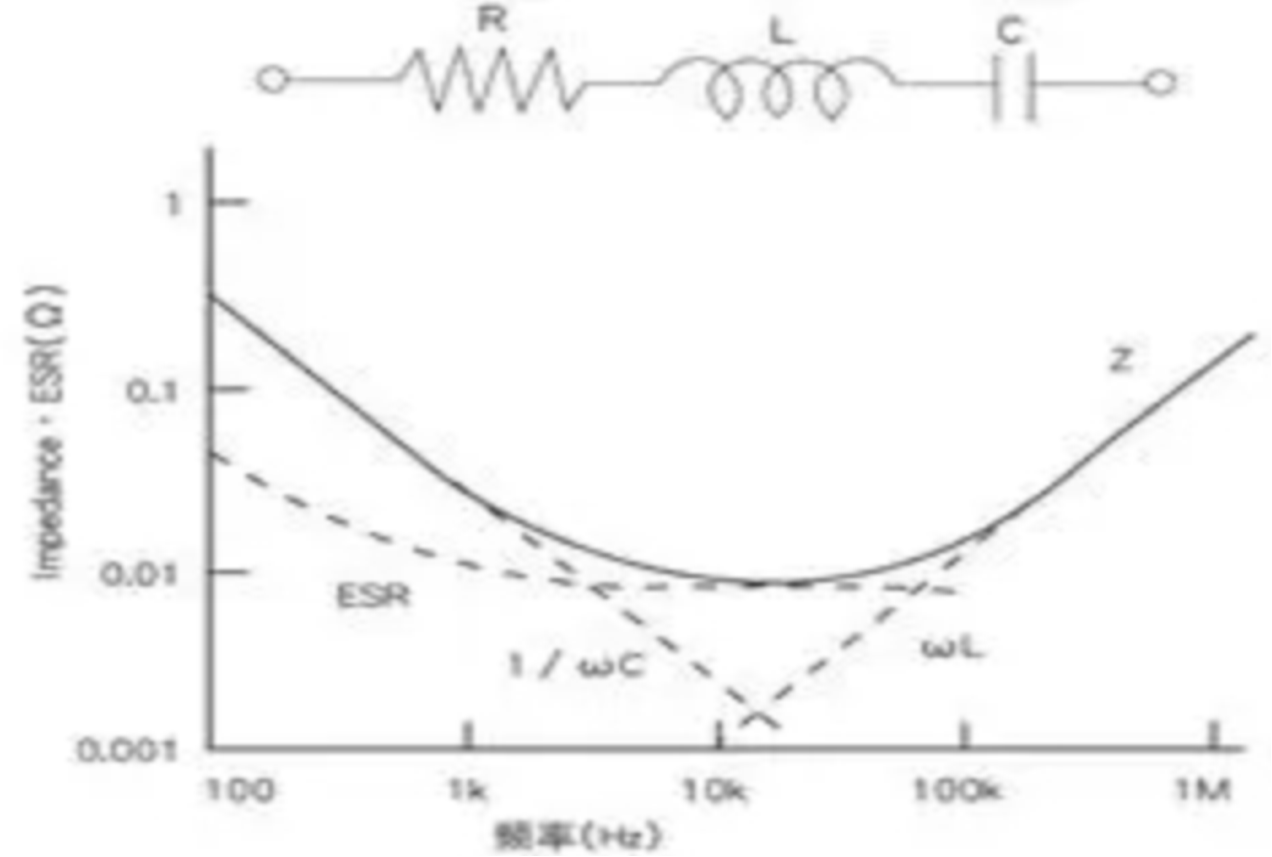

試品電源輸入端的電容通常為電解電容。頻率越高，電解電容容量越小，且因?yàn)榧纳姼械木壒?，大多?shù)電解電容的復阻抗Z會在1.5kHz附近達到極小值。所以測試過程電流在1.5kHz達到極大值。
丨電感特性

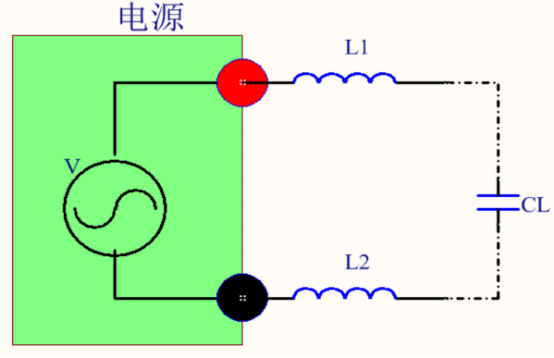

疊加交流時，在頻率升高時試品處的交流電壓幅度會降低，這是由于測試線的電感帶來的影響。
一根長L的單導線，半徑是R，它的電感用L0表示的話那么L0=μ0×L×（In2L/R-0.75)/2π。真空磁導率μ0=4π10-7。
假設測試線長度為1m，半徑為2mm=0.002m，則可算出導線的電感L0=1.2μH。正負端共兩根導線?？傠姼袨?.4μH。在50Hz頻率下電感的阻抗 Z=2πfL=0.75mΩ。在25kHz頻率下電感的阻抗 Z=2πfL=375mΩ。疊加的正弦波頻率越高，測試線對的阻抗也就越大，和試品負載形成分壓也就越大，所以高頻段試品端測量到的交流幅度會變低。
丨疊加交流測試的變化

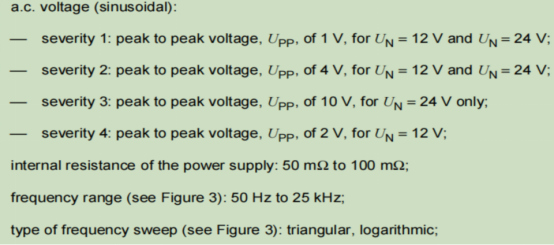

早期版本的ISO 16750-2標準，疊加交流測試項目，規定了電壓幅度、起始頻率、以及發生器內阻。從上面的幻燈片我們已知：在25kHz頻率下測試線的阻抗 Z=375mΩ，而在50Hz頻率下Z=0.75mΩ，僅是測試線的等效阻抗已經不能保證內阻在50~100mΩ之間。所以也不能保證加到試品處的交流幅度。
沒有規定電流的限值，也沒有閉環的需求，可能會導致不同測試設備帶來的差異性。2臺發生器，一臺電流100A，一臺30A。如果在某個頻點，被試品的電流需要50A，這種情況下30A的發生器可能會過流限幅從而導致試驗可比性差。如果不監測電壓波和電流波就沒辦法判斷問題點。

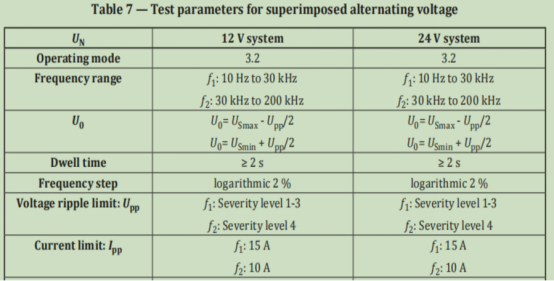

ISO 16750-2-2023標準疊加交流測試項目，規定了電壓幅度、起始頻率，沒有要求發生器內阻，但規定了電流限值。這樣可以有效地保證加到試品上的能量。

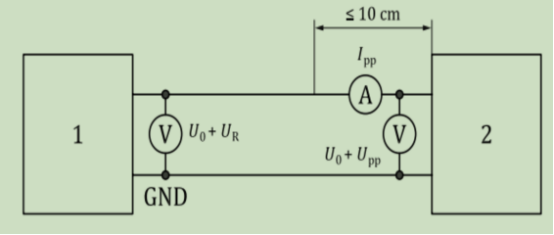

在距離試品<10cm處測試波形，排除了測試線帶來的損耗。通過測量試品處波形，發生器補償直到試品處參數達到要求。
丨交流幅頻特性
在高頻模式下，測試線的等效阻抗很高，如果試品是容性負載，分壓很低，則發生器實際發出的紋波幅度要很高才能達到測試需求，發生器的實際輸出可能會落到負壓段，也就是可能會工作在第四象限。

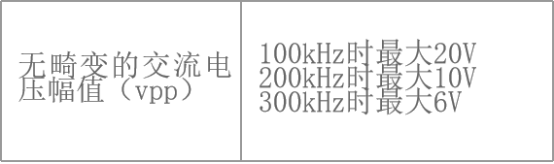

某款發生器正弦波的幅度Vpp最高為10V(200kHz),按照2根1m的測試線計算，導線在200kHz的阻抗Zl=Z=2πfL=6.28*0.2*2.4=3Ω。極限峰值電流Ipp=Vpp/3=3.3A，遠遠達不到ISO 16750-2 2023的交流紋波測試的電流需求。
丨源阻抗
某些廠家的設備輸出電流標定100A，源阻抗最大可達500mΩ。如果此阻抗是真實的，則電阻實際消耗的功率P=I*I*R=100*100*0.5=5000w。這么大的功率如果內置于設備，散熱都很難做。這種應該是虛擬內阻。
虛擬內阻可以做到很大的設置范圍，但虛擬內阻只適合靜態響應需求。對于動態響應高的場合完全不適用，設置內阻的目的是動態的限流，而虛擬內阻無法滿足這一需求。

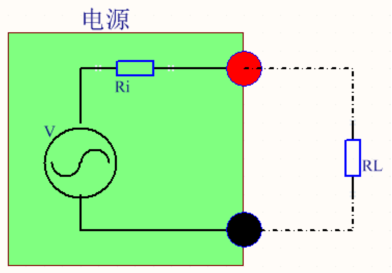

如何驗證內阻是否真實地：設定內阻后,不論帶什么負載(電阻、電容、二極管、TVS管、各種組合)，輸出分壓和理論值一致，則是真實的內阻。
丨內阻測試

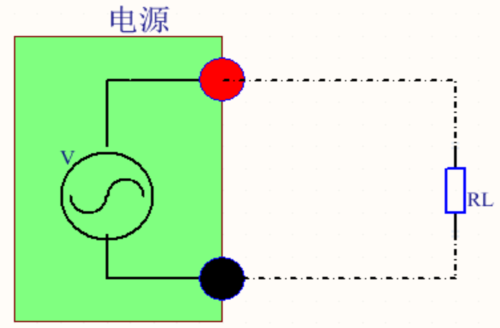

設置交流電壓10V，外接純電阻負載：輸出波形分壓比例符合理論值。
測試內阻是真實的還是虛擬的不應該用直流模式測試，而應該用交流模式測試。直流模式是靜態，軟件模擬很容易實現。
設置交流電壓10V，外接10歐姆的電阻串二極管:內阻設置為4歐姆（尖峰是由切換內阻的繼電器造成的）。
丨內阻驗證案例 1

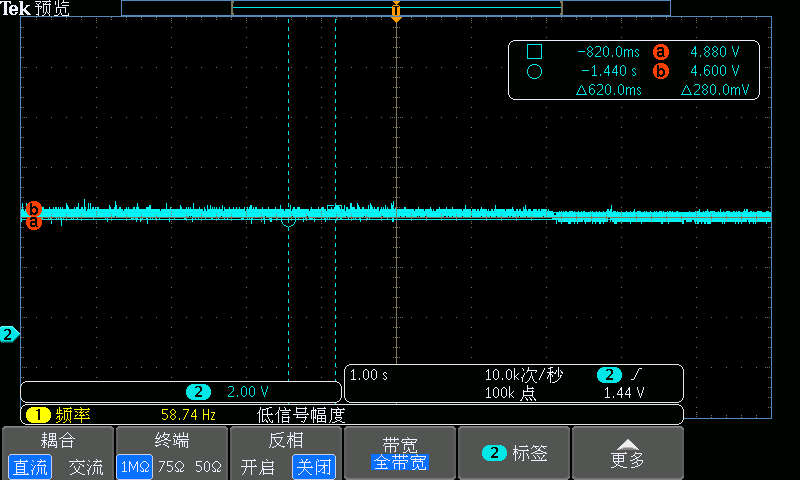

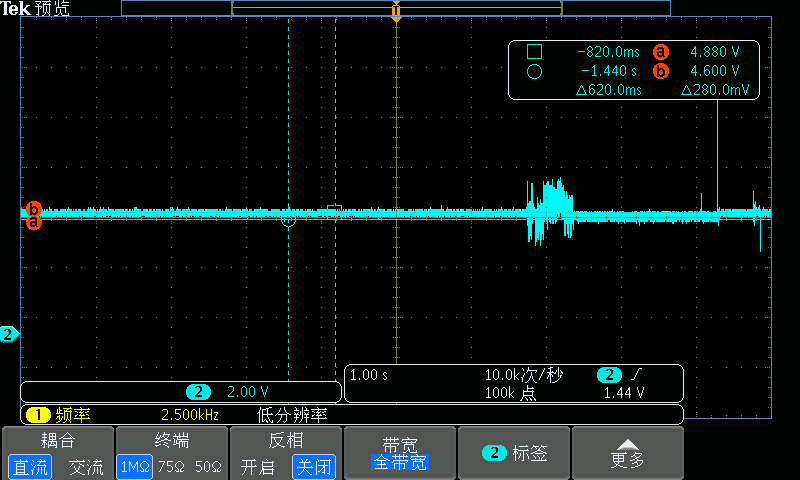

某國產設備，設定輸出電壓5V，內阻分別設為0.01和0.1歐姆空載和帶5歐姆負載測試輸出電壓。用萬用表測試空載電壓為4.82V，帶5歐姆負載，不論內阻選擇多少，實測電壓均為4.62V。按照1A電流計算，設備實際內阻約為0.2歐姆。內阻切換沒有任何實際效果。此設備連虛擬的內阻都沒有。
丨內阻驗證案例 2
某款設備在直流狀態下，用案例1的測試方式驗證，內阻和設定值一致，于是用疊加交流的方式+容性負載驗證。

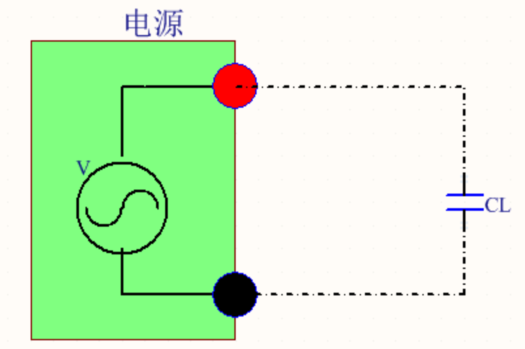

疊加交流時帶電容負載，看電壓/電流幅度變化：

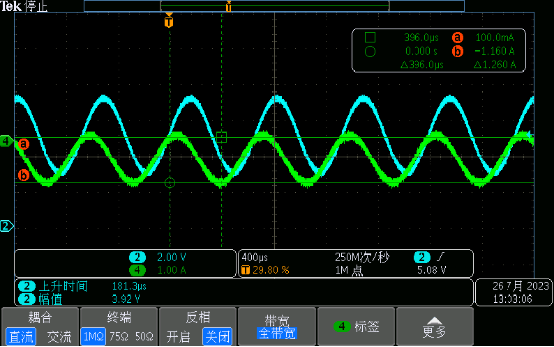

疊加Vpp為4V的正弦波，頻率1kHz，帶47μF的電解電容，電流峰峰值為1.26A。此時改變內阻，從0變到500mΩ，輸出電壓波和電流波均無任何變化，可以斷定內阻只有直流狀態下才有。
丨突然帶載能力驗證 1

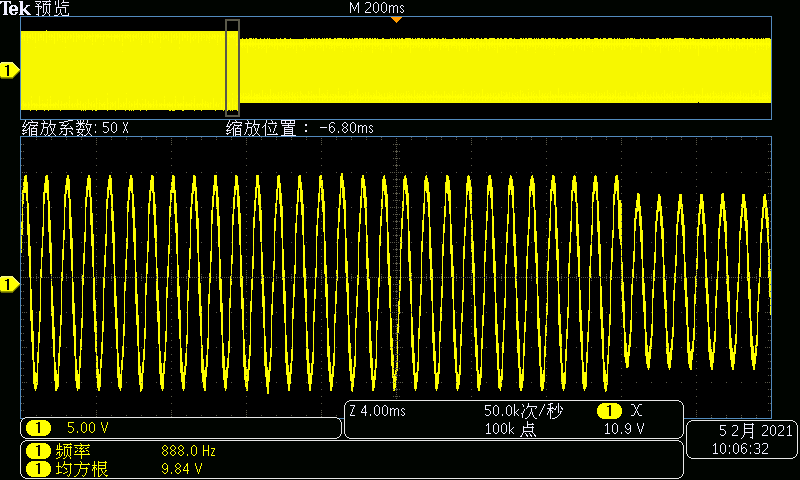

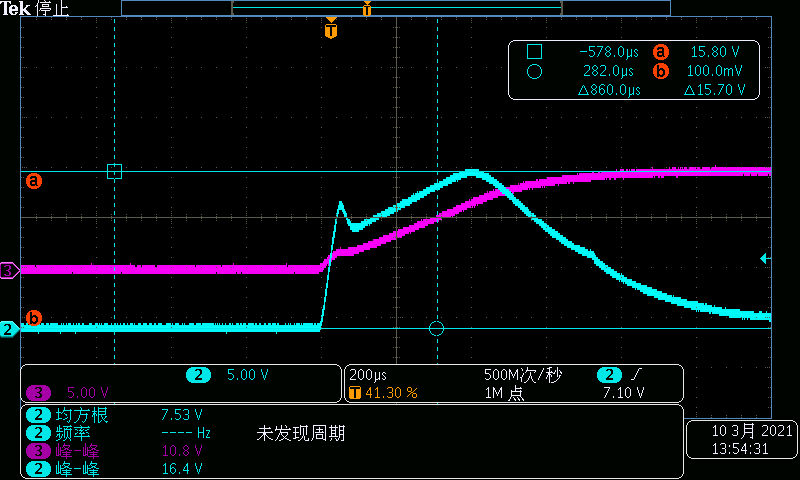

某款設備，設定電壓：0V升到10V，帶0.5Ω負載，測試設備突然帶載能力。實測電壓波形和電流波形過沖嚴重，超過幅度的50%。這種過沖可能會導致試品損壞。
丨突然待在能力驗證 2
某款設備，設定電壓：0V過壓至40V，帶0.5Ω電阻作為負載。實測高壓處波形有振蕩，這種高頻振蕩可能會帶來測試的不確定性。
丨帶容性負載問題

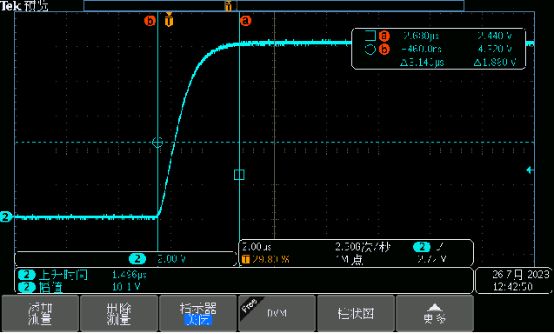

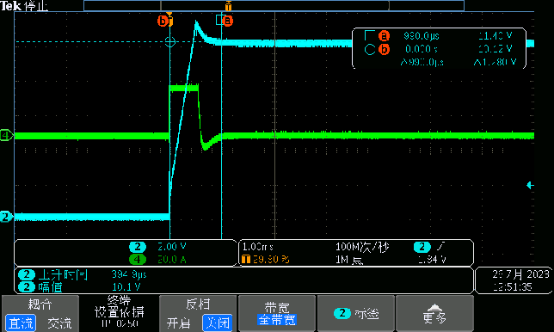

某設備空載方波上升沿3μs左右，帶5500μF電容后上升變?yōu)?00μs左右，但波形過沖嚴重導致有負電流，大約1ms才能穩定下來。電壓上升過程，導入恒流狀態，且改變電流設定值不能改變輸出電流，一直以最大電流恒流。最大電流就是30A，沒有過流沖擊的能力。改變內阻也不能改變輸出電流的大小。
丨疊加交流帶容性負載問題

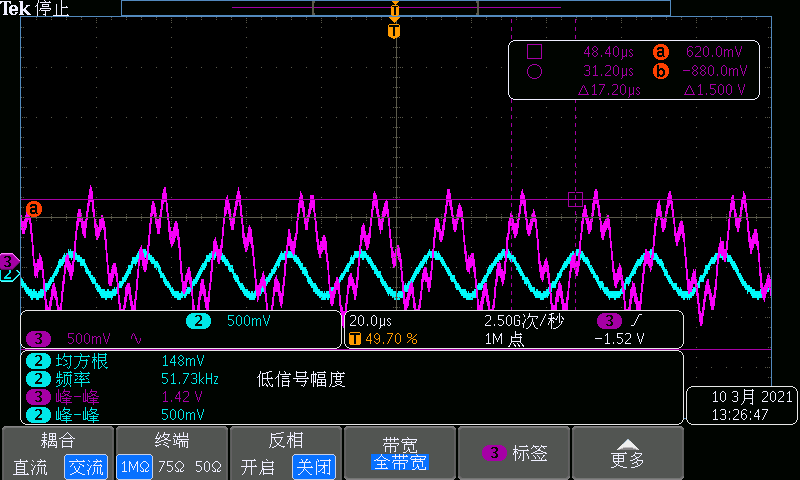

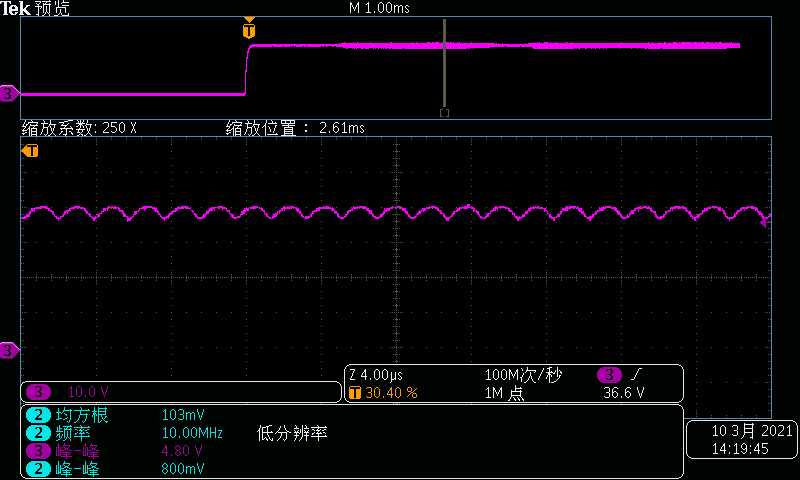

交流50kHz, Vpp 2V，帶10μF電容，電壓波(粉色)畸形。
交流250kHz, Vpp 2V，帶10μF電容，電壓波(粉色)自激振蕩。
丨瞬態電流案例

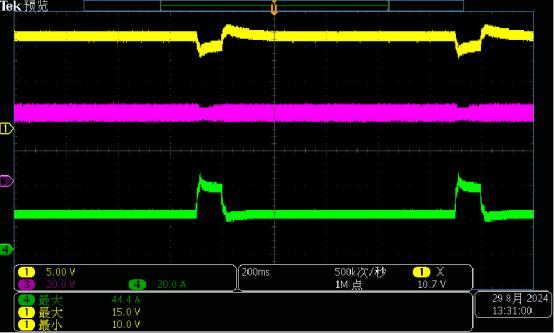

用一款電流30A的可編程電源給某個試品供電，電壓14V，負載常態電流18A左右。試品的電機突然啟動時瞬態電流44A，持續時間100ms左右，電源電壓波動2V，導致試品報錯。
丨瞬態（峰值）電流意義
上面兩個表格是兩個廠商的可編程電源的持續電流和瞬態電流參數，瞬態電流都是持續電流的3倍以上。瞬態電流的意義可以提供短時的大電流、保證電壓不降，試品可以正常工作。

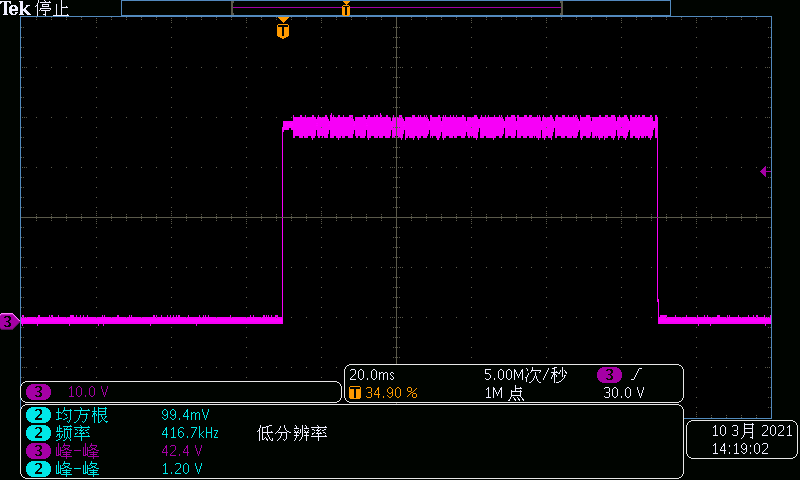

如何驗證瞬態電流?可以接電阻負載測試。例如表格1中電源輸出持續電流100A，峰值電流300A，可以設置一個10V~30V過壓的波形，過壓時間200ms，負載電阻0.1Ω。這樣可以驗證是不是可以3倍過流且時間能不能達到200ms。
丨沖擊電流驗證
用電阻作負載驗證過流，電阻功率需要很大。也可以用電容作為負載驗證電源是否可以輸出這么大電流。
設定10V，帶10000μf電容，按下test on，電流峰值160A(藍色)。可以證明該電源短時電流達不到300A。
